使用ML Kit辨識信用卡號（iOS/Swift）
自2018年的Google I/O大會正式發表ML Kit以來，Google不斷的為行動平台開發者提供更方便快速的新功能，直至現在（2019/7月），除了最早的文字辨識、臉部偵測、條碼辨識、圖片標籤及地標辨識外，新增了偵測與追蹤物件、訓練圖像物件分類、識別文字語言與翻譯，更還有智慧回覆等應用（如圖一所示）。這些應用大多都在本機（On-device）執行，僅有文字辨識、圖片標籤與地標辨識提供雲端API，得到精確度更高的回應（如圖二）。

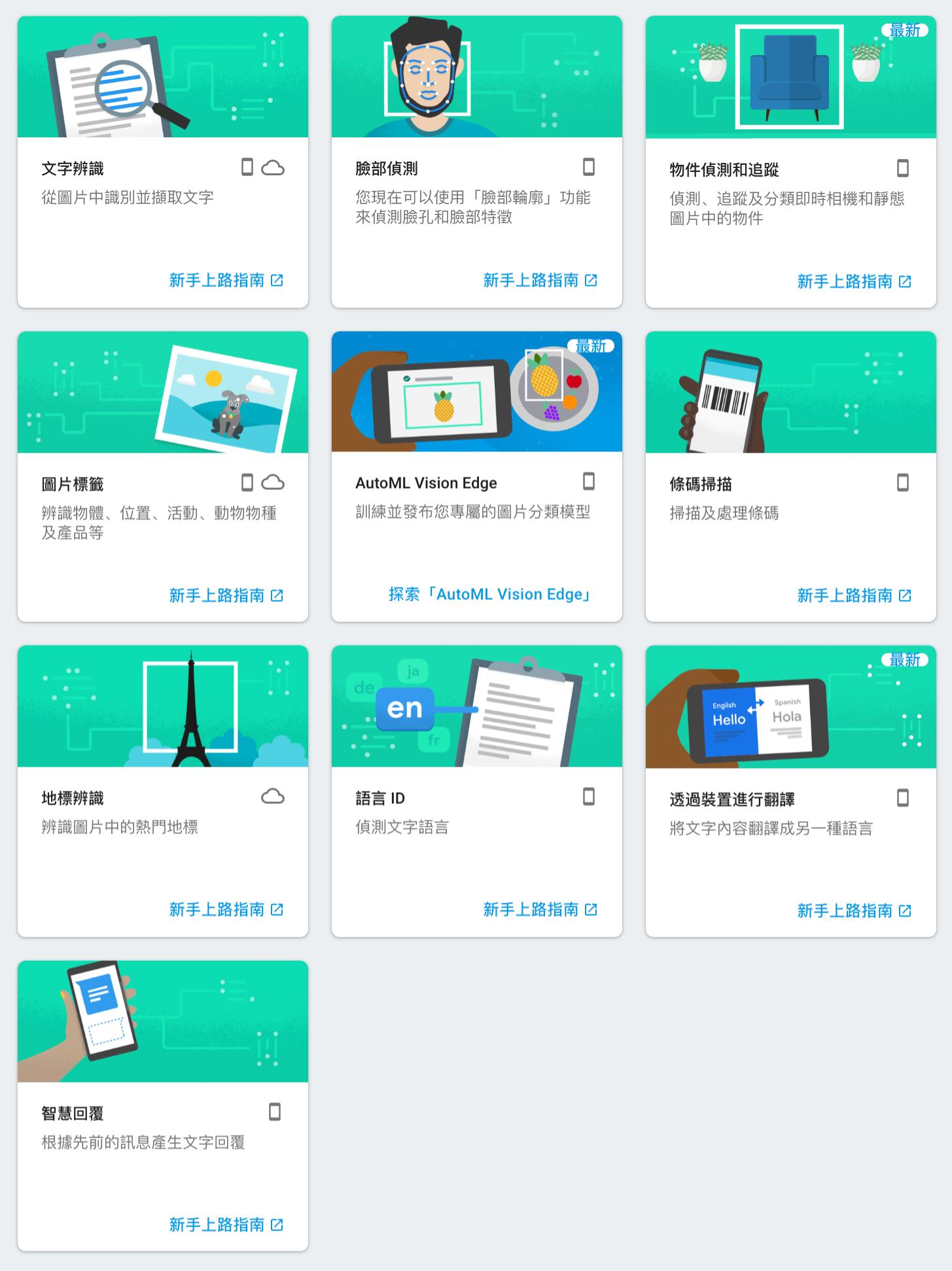

（圖一）Firebase官網目前所有ML Kit功能。

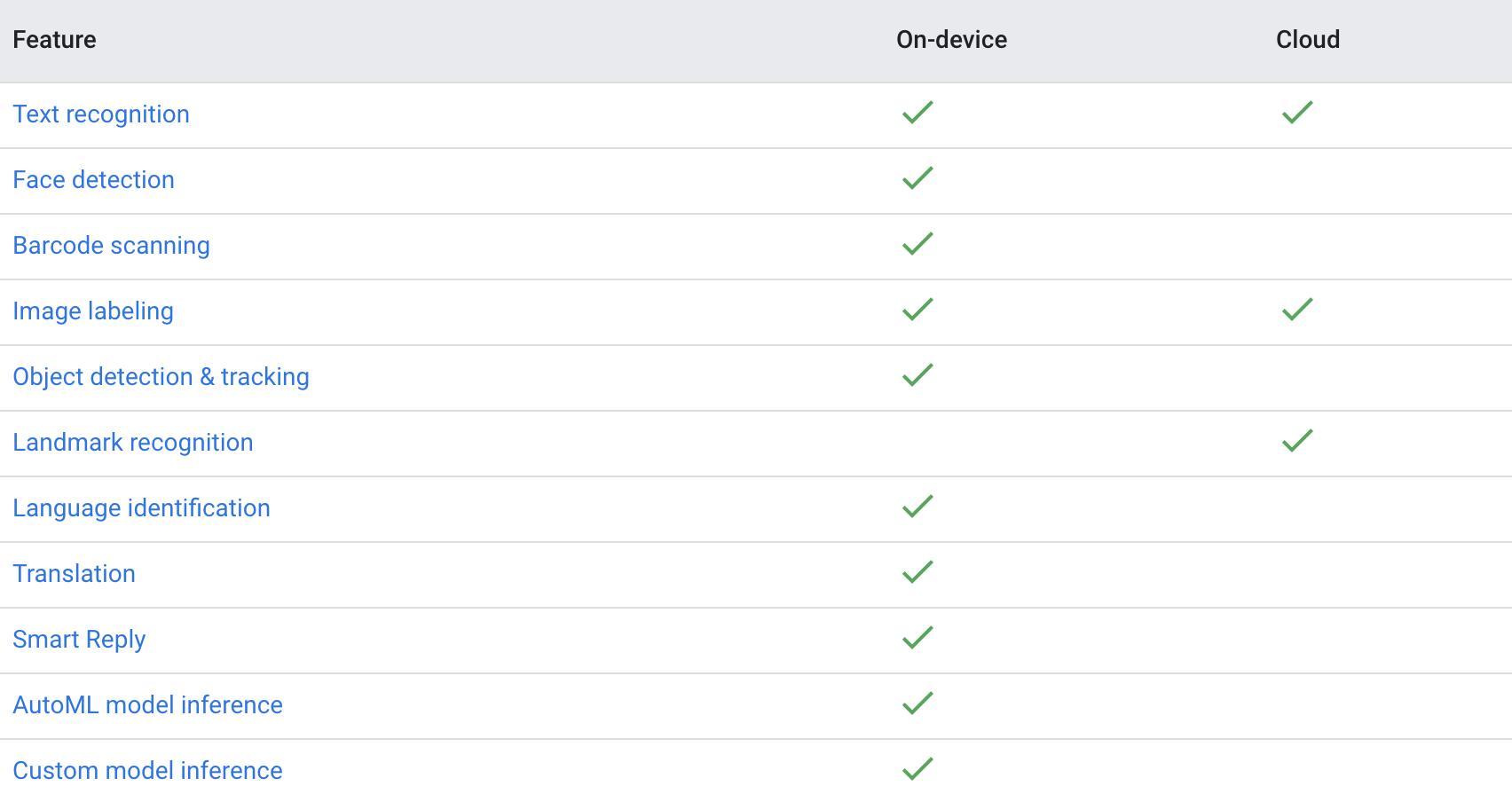

（圖二）目前僅有文字辨識與圖片標籤可以使用雲端API，而地標辨識則僅有雲端API。
在https://www.tpisoftware.com/tpu/articleDetails/1217 文章中，介紹了在實務中最常使用到的文字辨識技術，並比較在本機與雲端上實作時回傳的實測結果；本文同樣以信用卡卡號辨識為主題，分享Swift版的實作用法、實際應用結果及分析目前版本可能會遇到的問題。
請先建立一個Xcode的Project，開發者應該非常熟悉這個步驟，這裡就不再贅述。另外，我們建立一個新的Firebase專案。

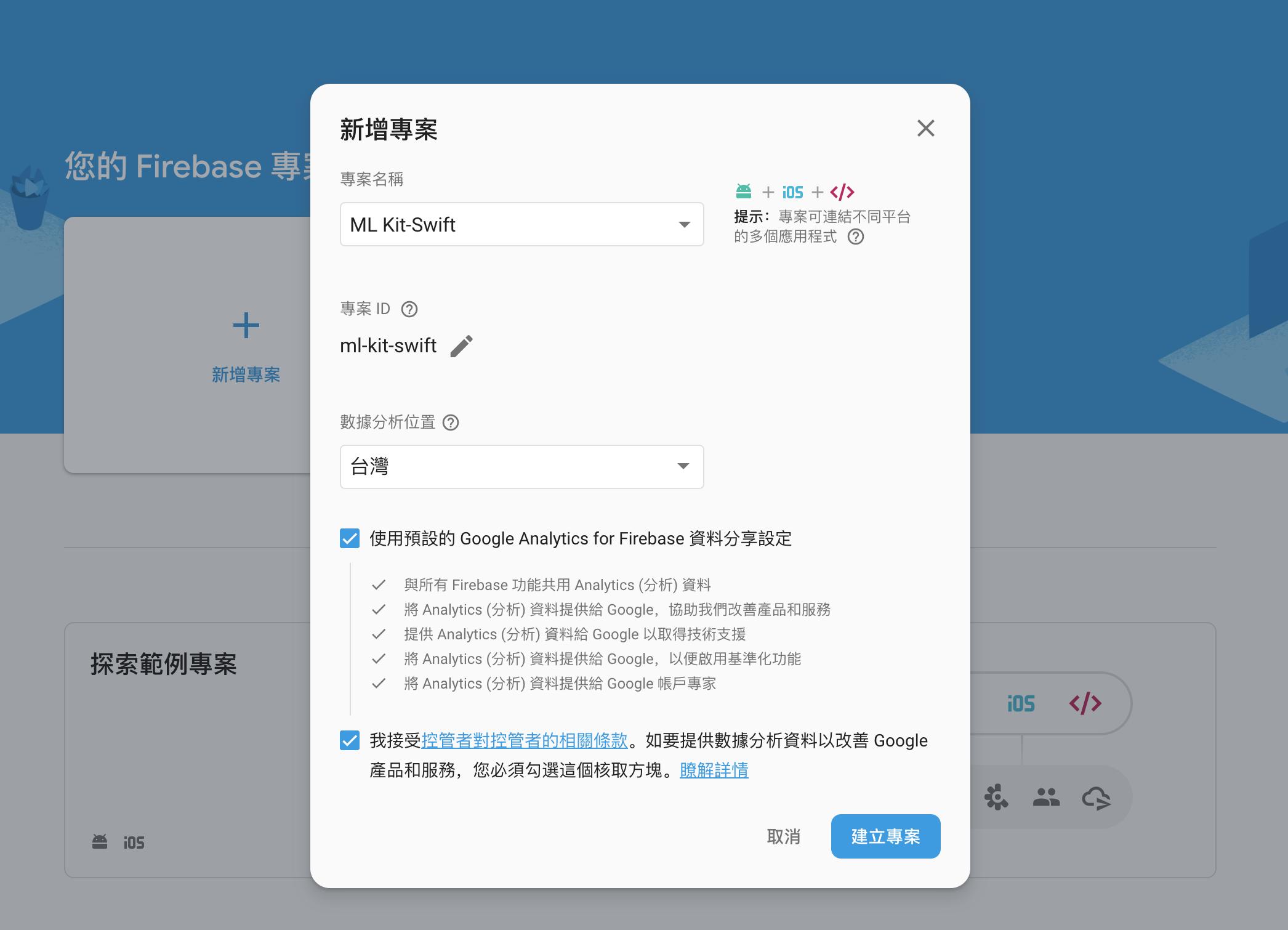

我將這個專案取名做ML Kit-Swift，並點擊建立專案。

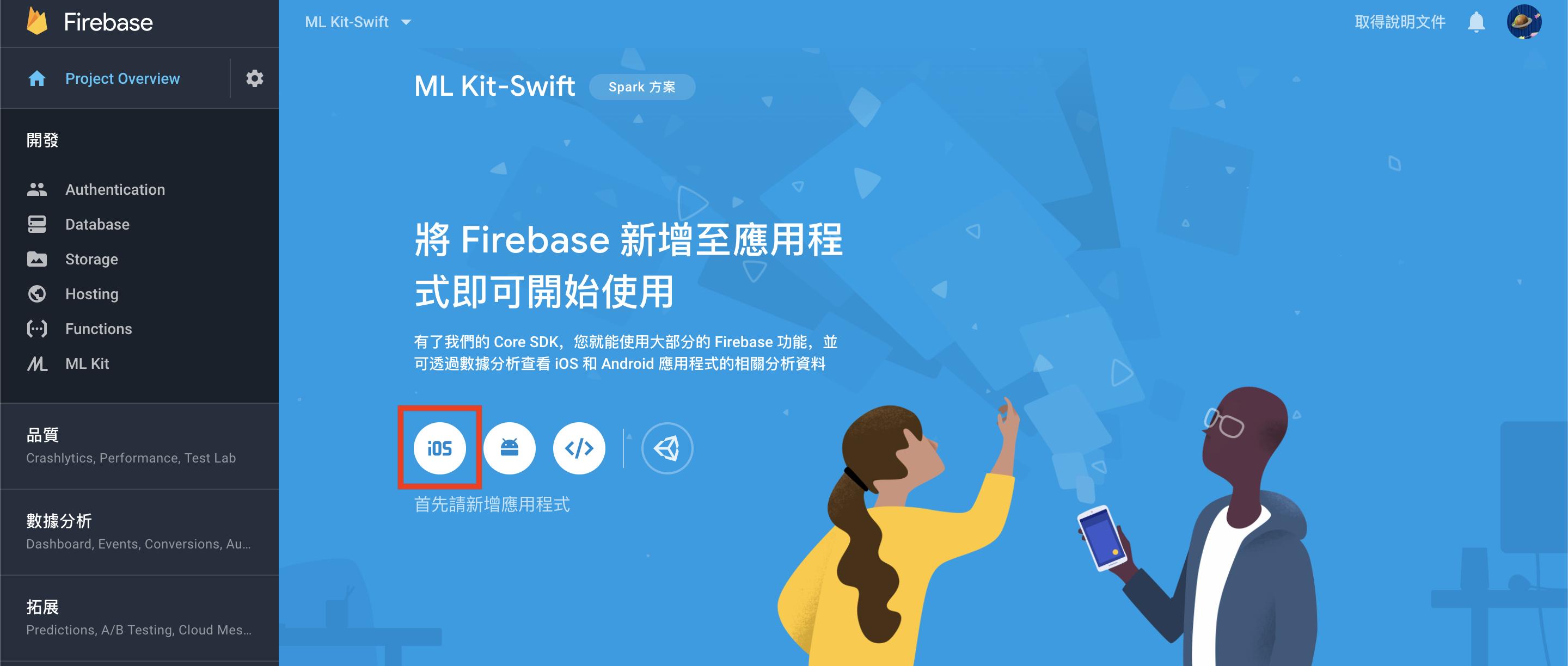

進入專案主頁後，選擇iOS。

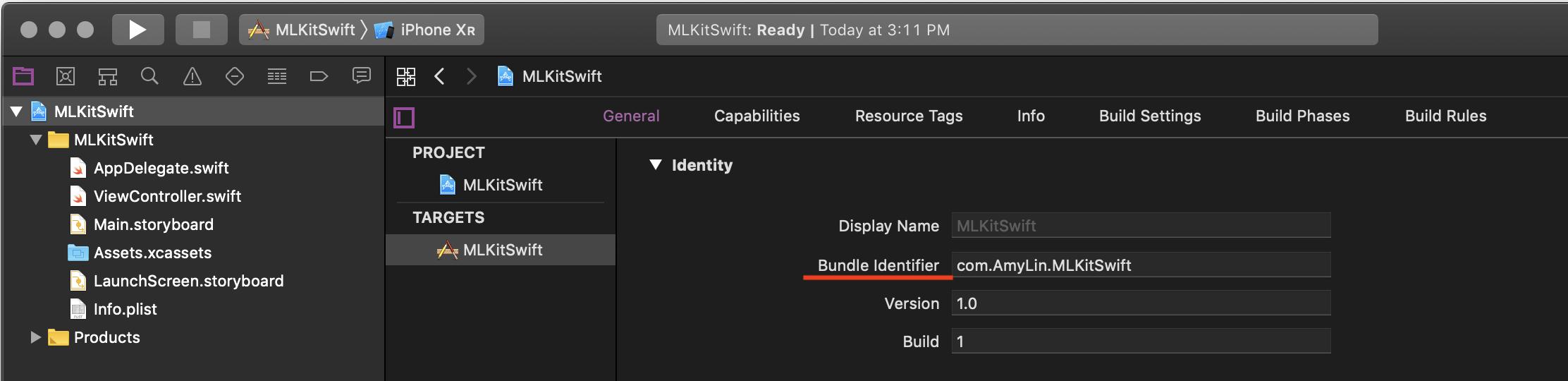

這邊的iOS軟體包ID，指的是Xcode中的Bundle Identifier，請參考下圖位置，複製並貼至Firebase的頁面。

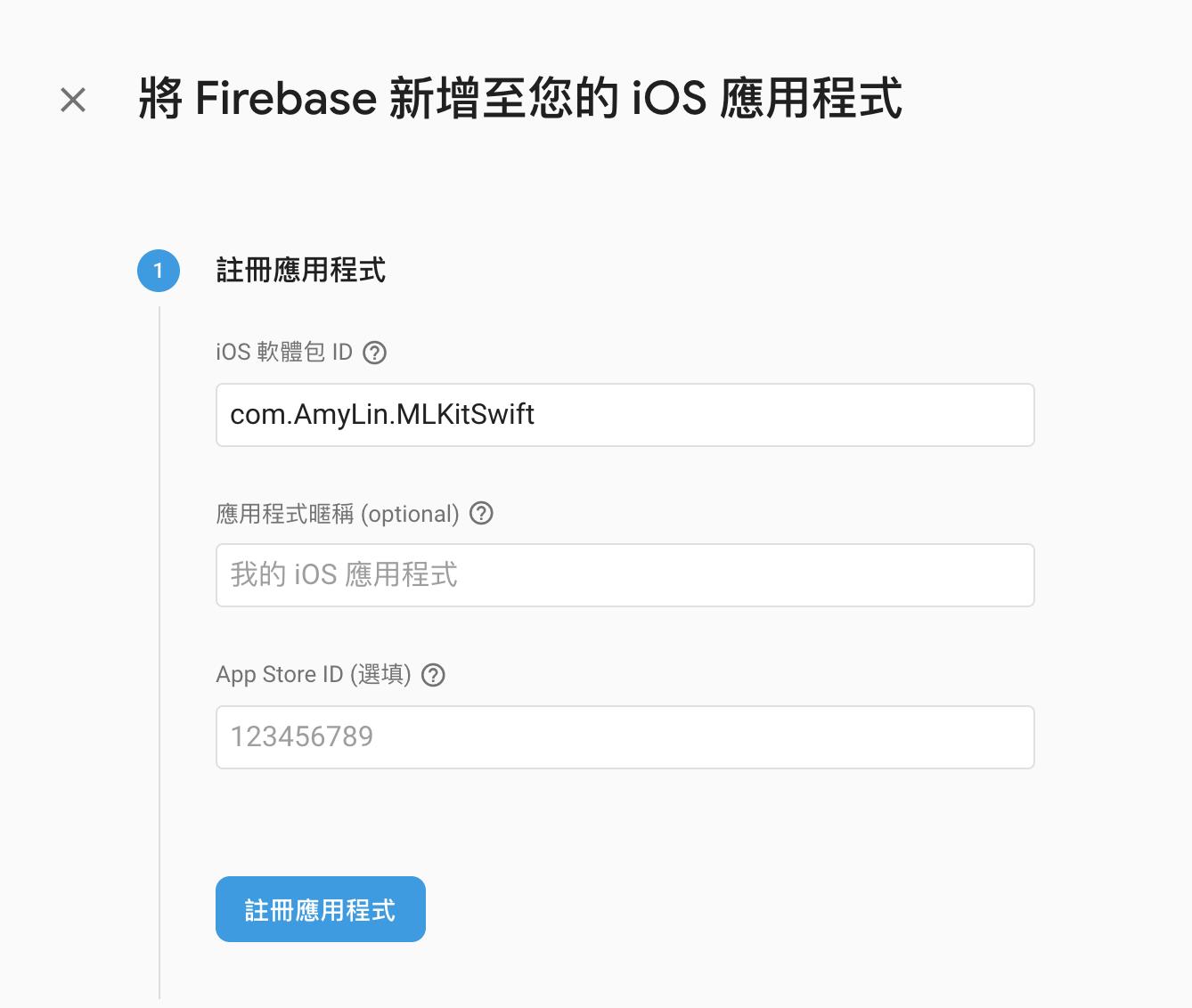

應用程式暱稱與App Store ID皆為選填，這邊因為不準備上架所以就先空著，直接註冊應用程式。

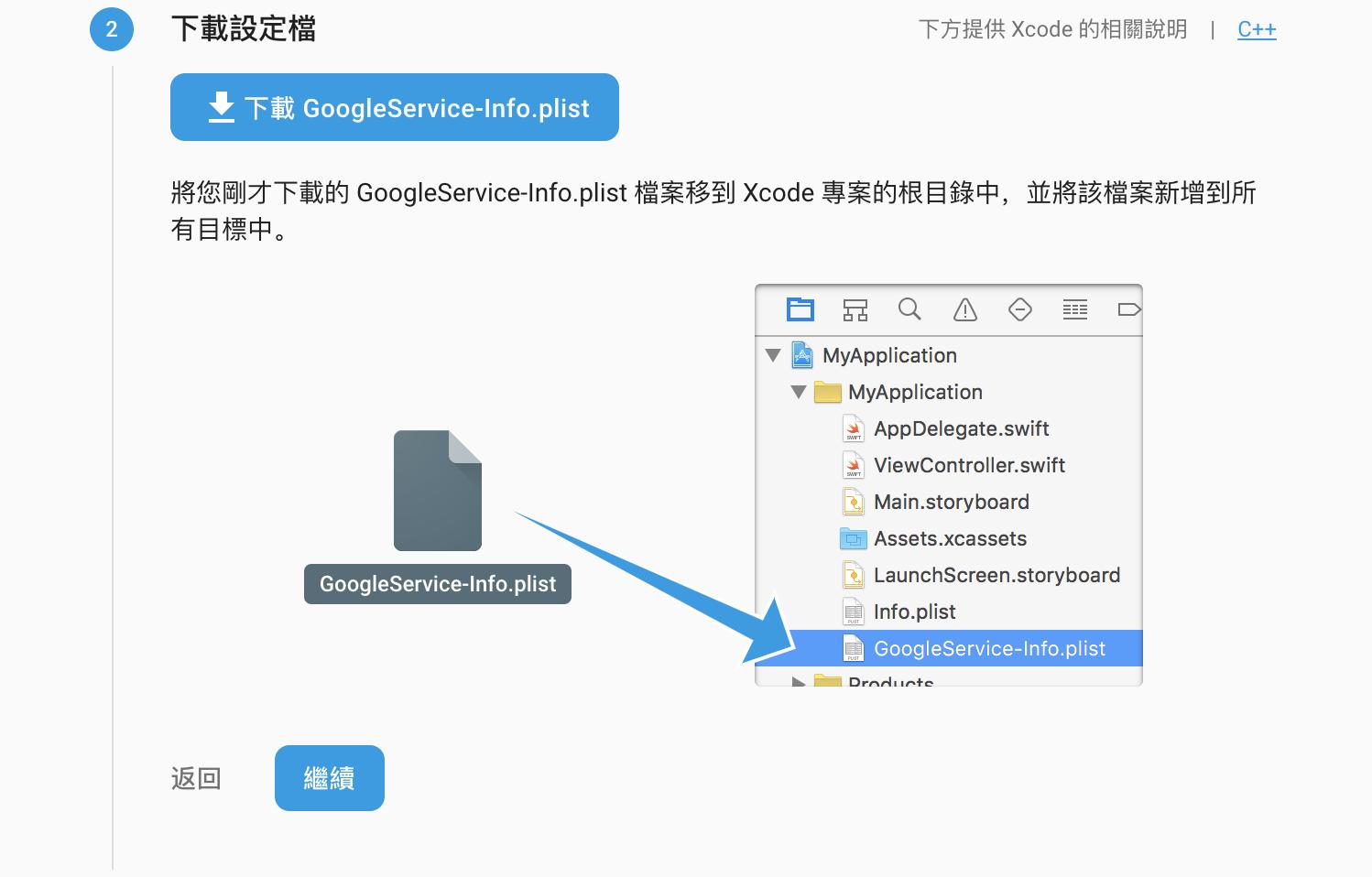

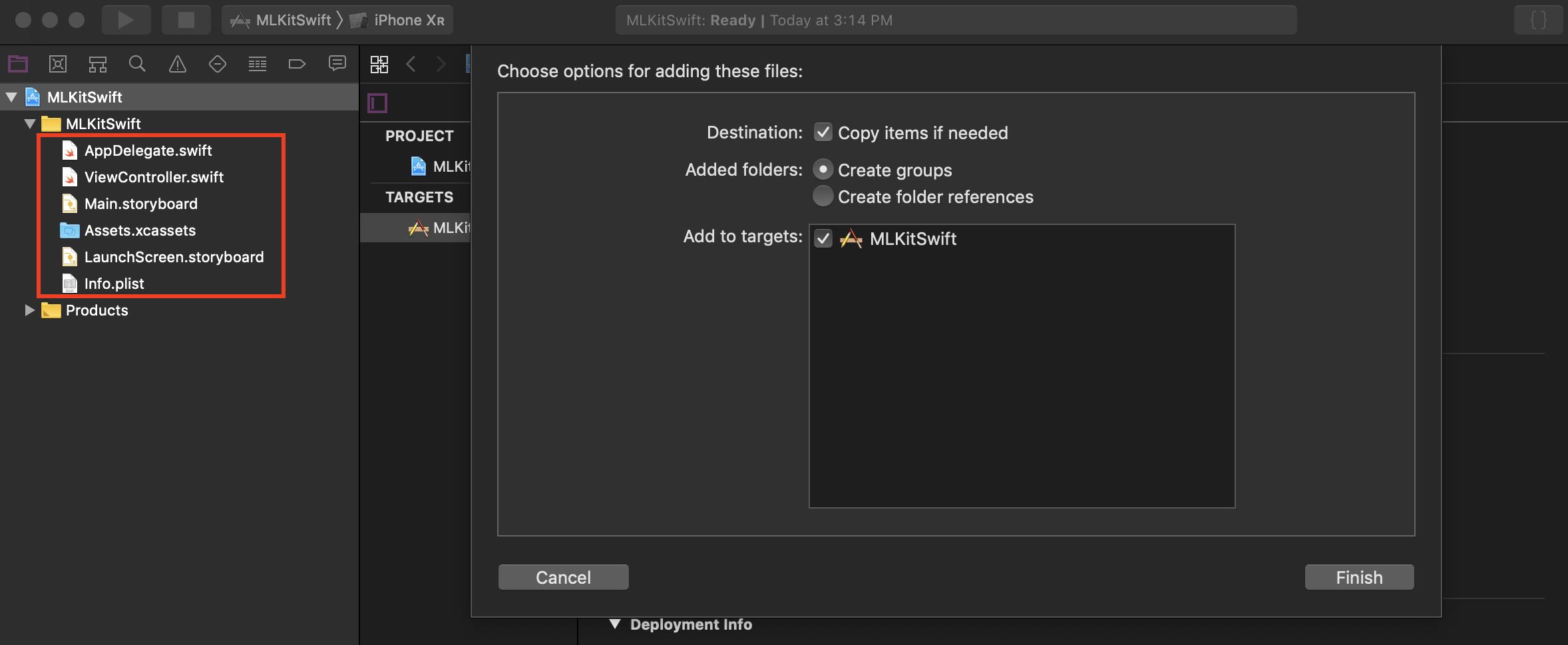

下載完畢後將設定檔拖曳至Xcode專案左邊方框中，建議勾選Copy items if needed，複製檔案至專案內，完成後回到Firebase頁面點擊繼續。
（如果過去未使用過CocoaPods，請先安裝CocoaPods再進行下列步驟）

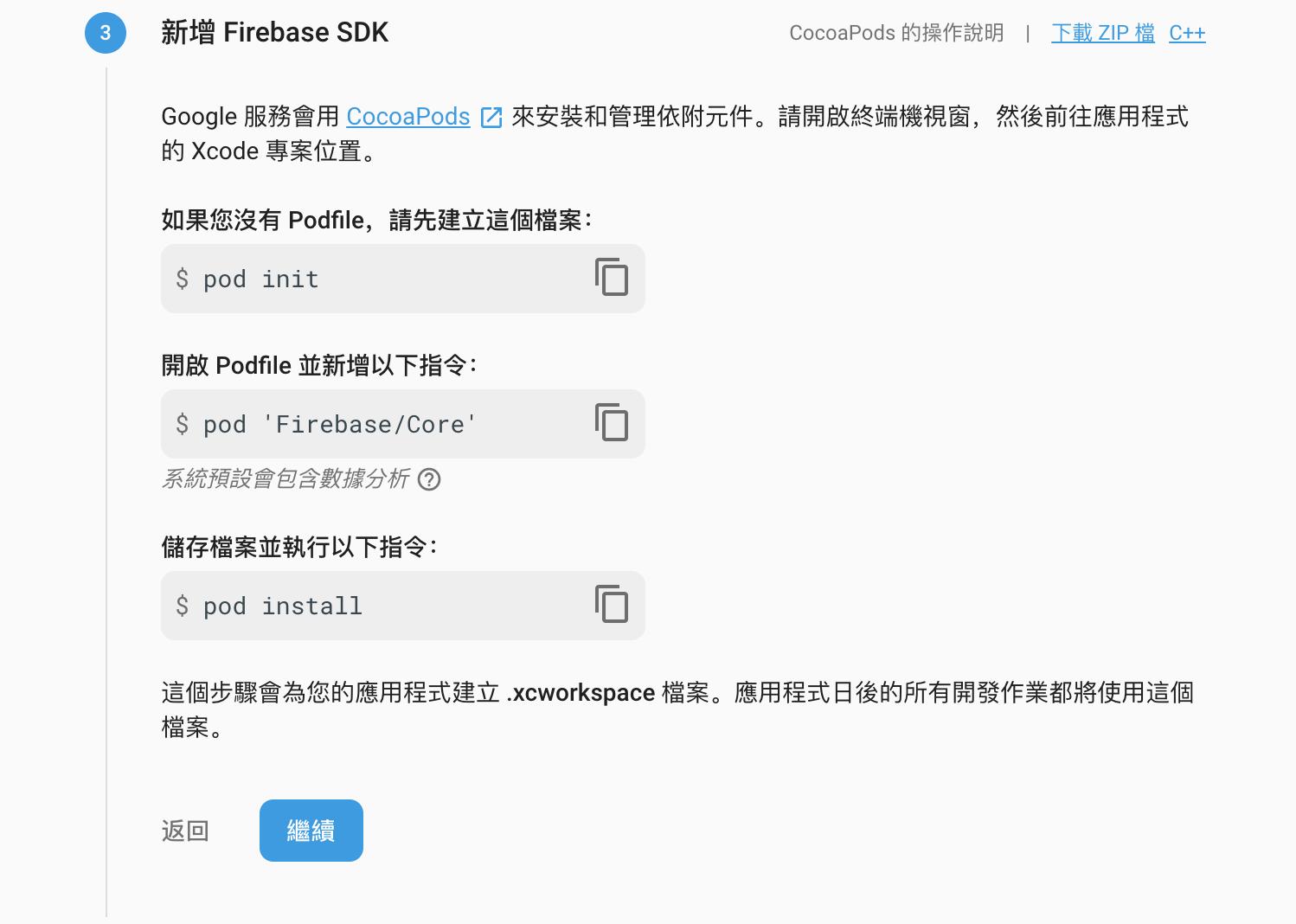

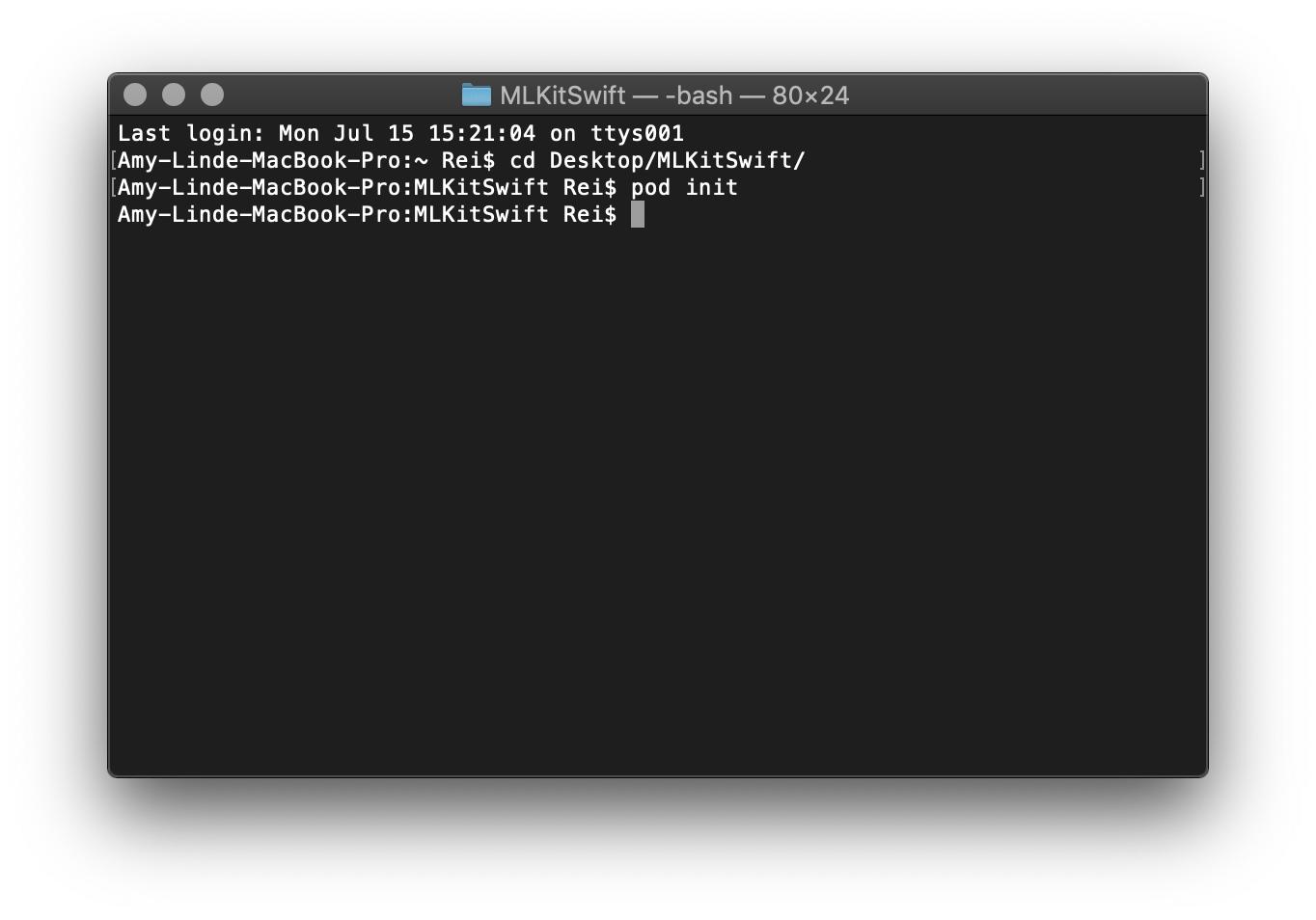

打開終端機，並cd至剛剛建立的Xcode專案資料夾，輸入「pod init」，系統會自動生成一個Podfile的檔案。

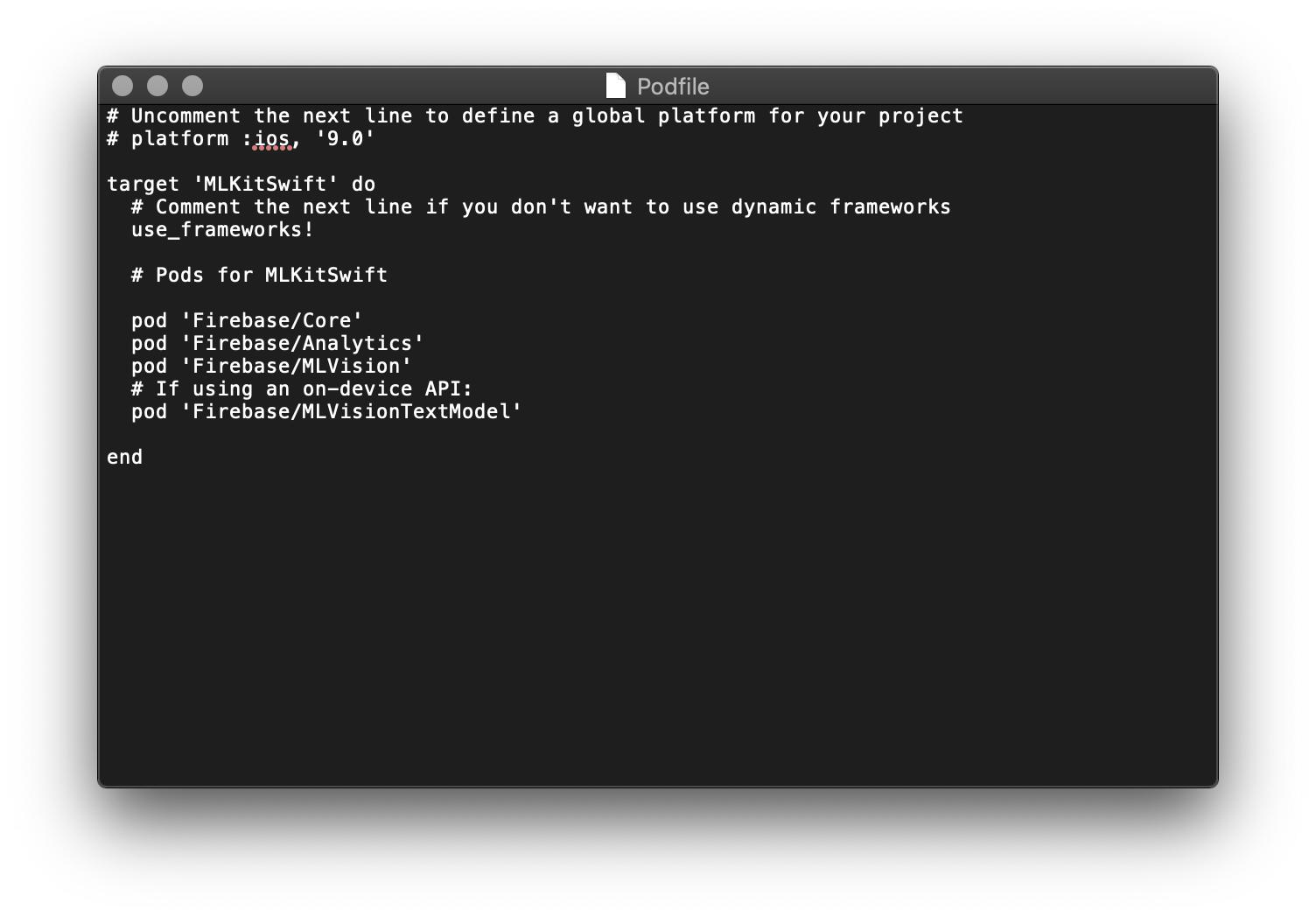

將剛剛的Xcode專案關閉，以文字編輯程式開啟Podfile檔案，輸入：
Pod 'Firebase/Core'
pod 'Firebase/Analytics'
pod 'Firebase/MLVision'
# If using an on-device API:
pod 'Firebase/MLVisionTextModel'本次以本機端為主，因此也需要將TextModel下載進來。

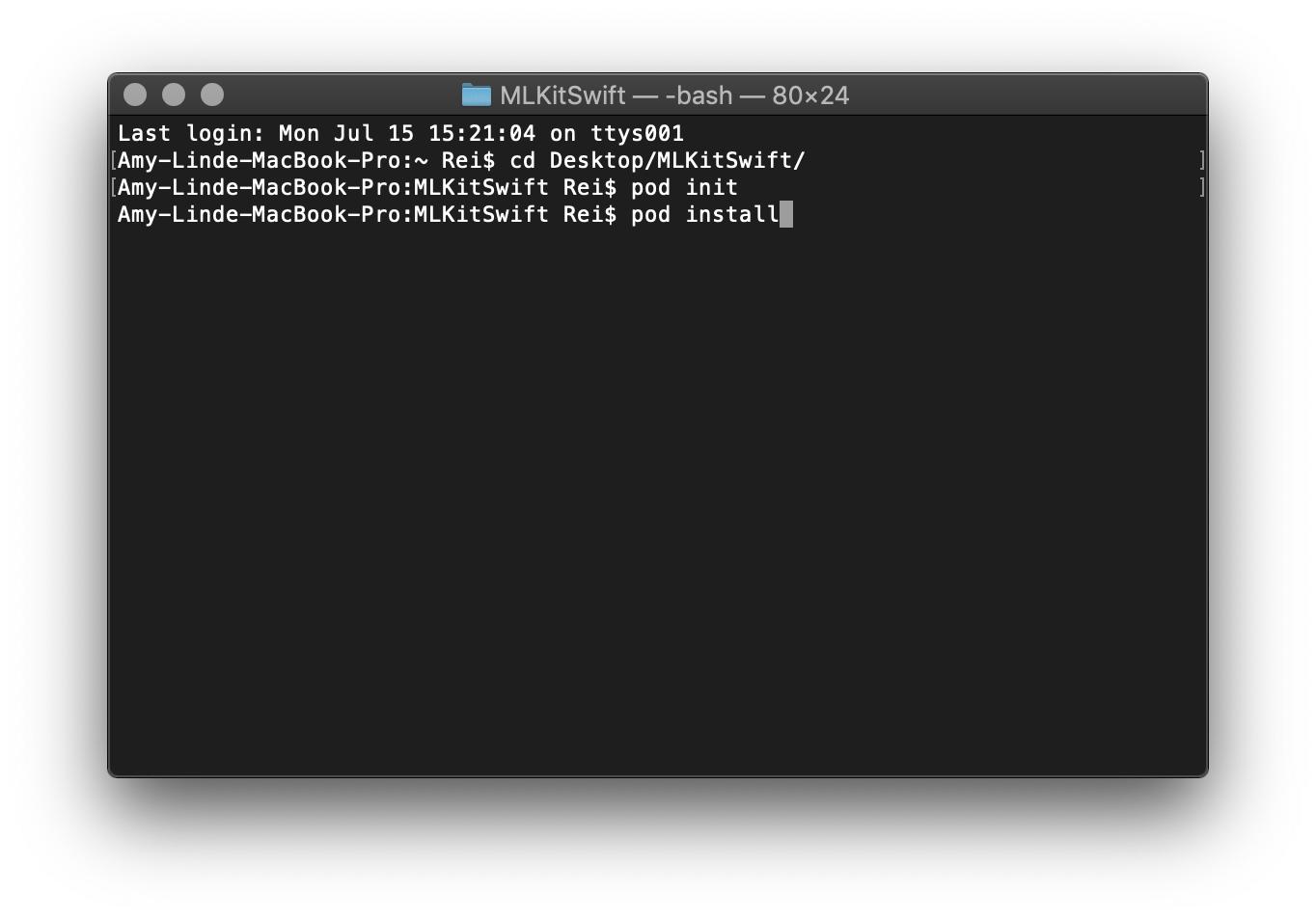

將Podfile存檔後關閉，回到終端機輸入「pod install」

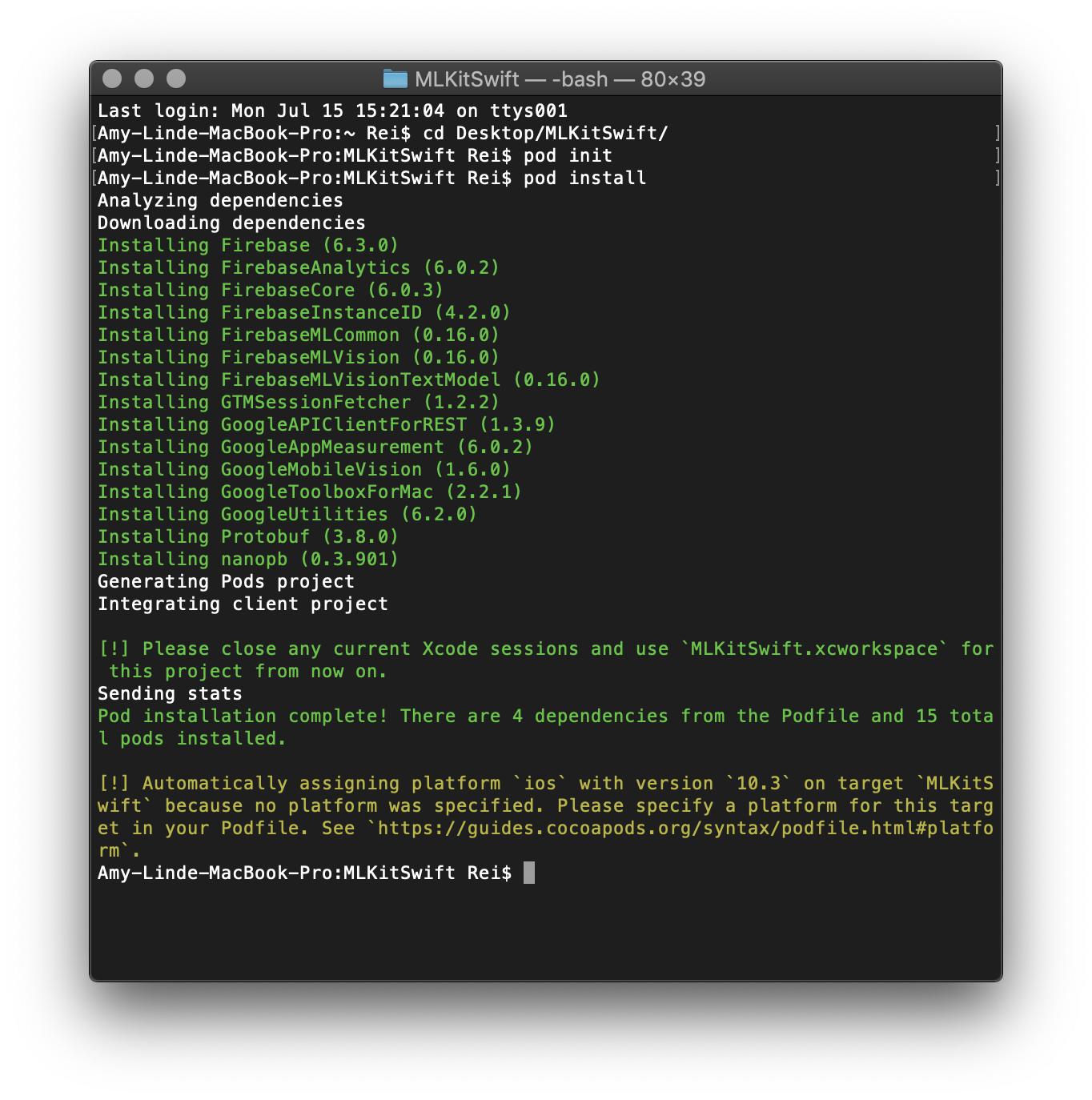

需要等待幾分鐘的時間，直到出現下圖。

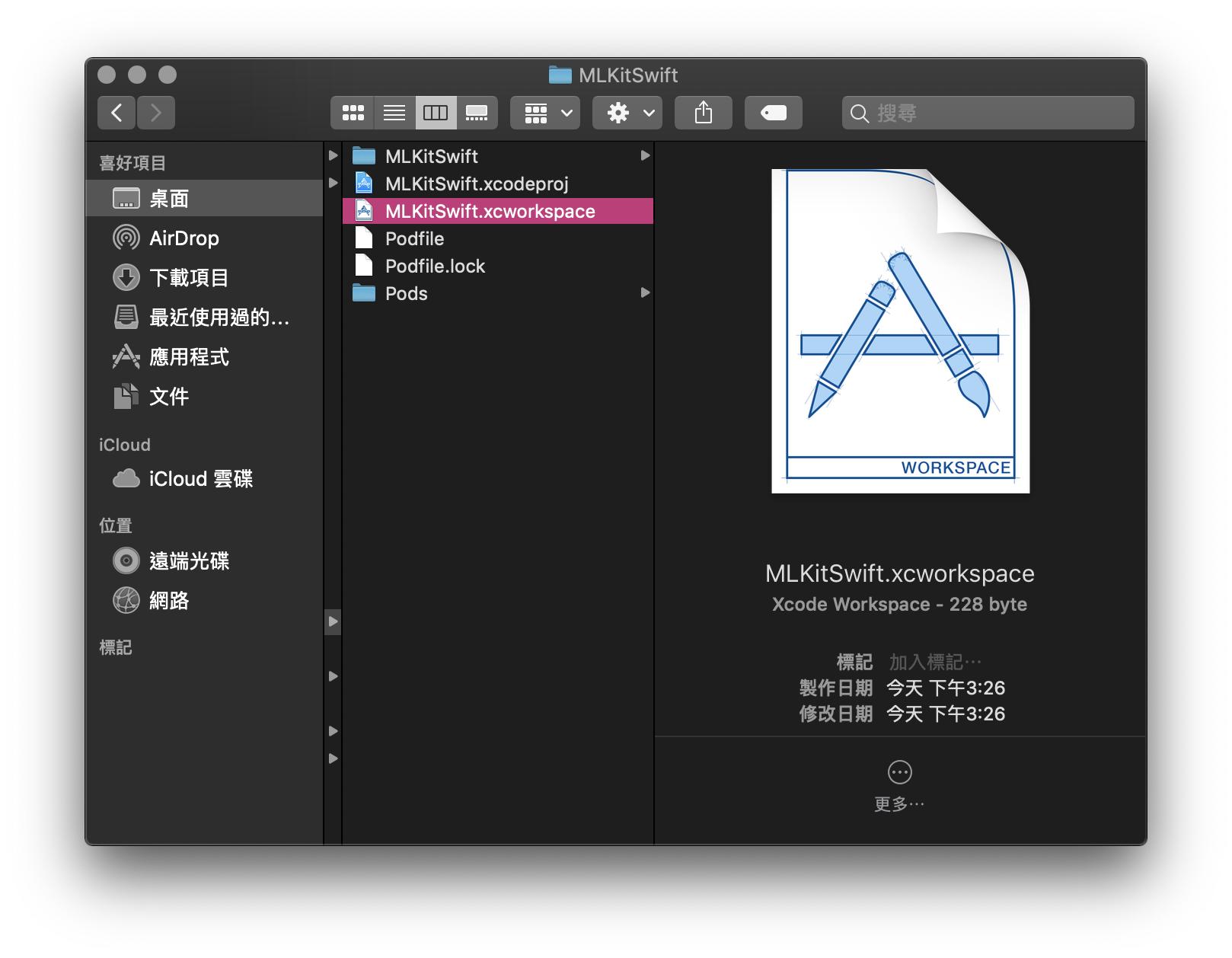

這樣就能將終端機關閉了，我們會在Xcode專案資料夾中發現多了幾個檔案，接下來切勿再開啟.xcodeproj的檔案，一切程式編輯請改用.xcworkspace。
以上步驟完成後，回到Firebase頁面點擊繼續。

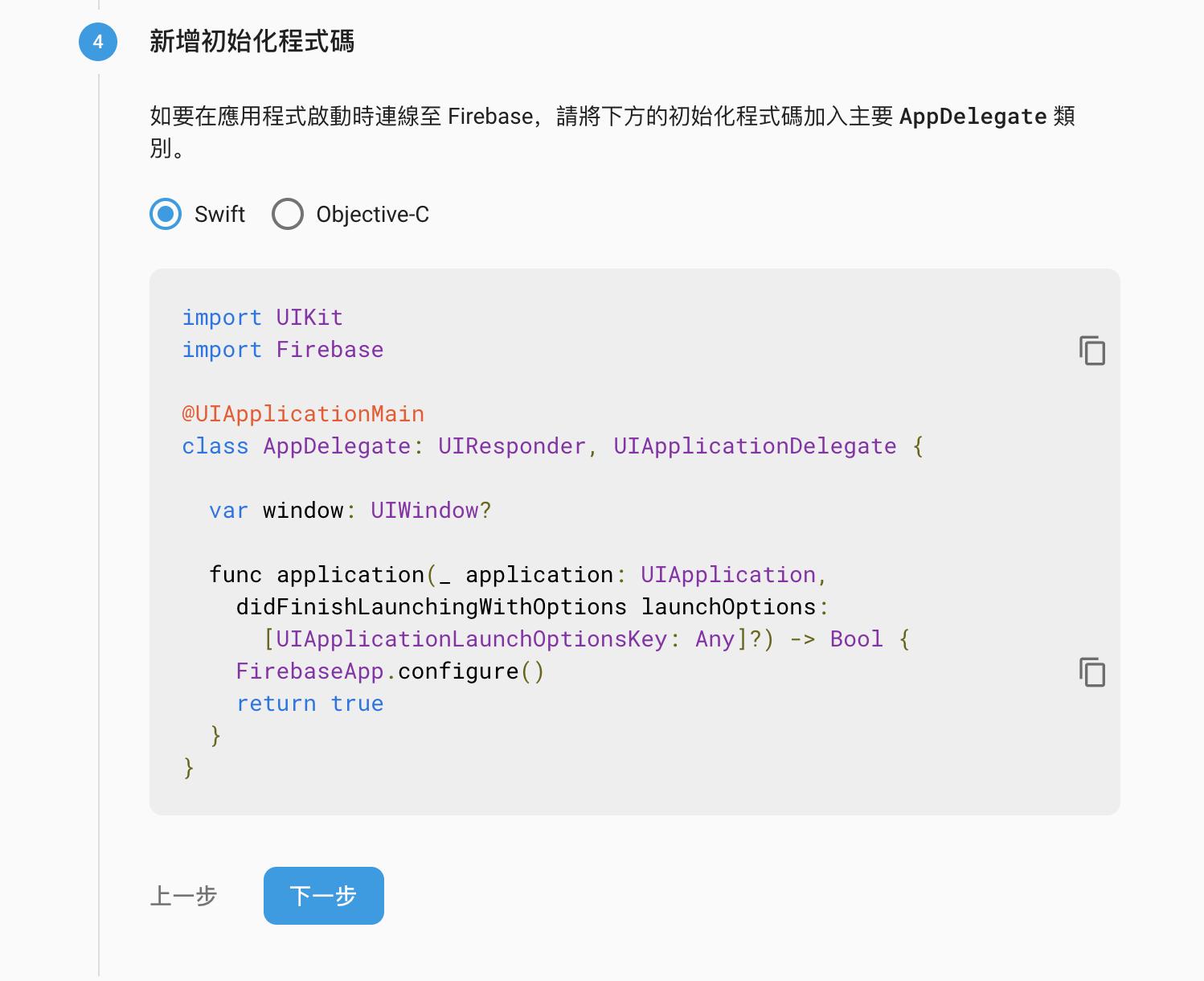

開啟.xcworkspace檔案，在AppDelegate.swift中，按照圖示範例加入
「import Firebase」，以及「FirebaseApp.configure()」，接著回到Firebase頁面點擊下一步。

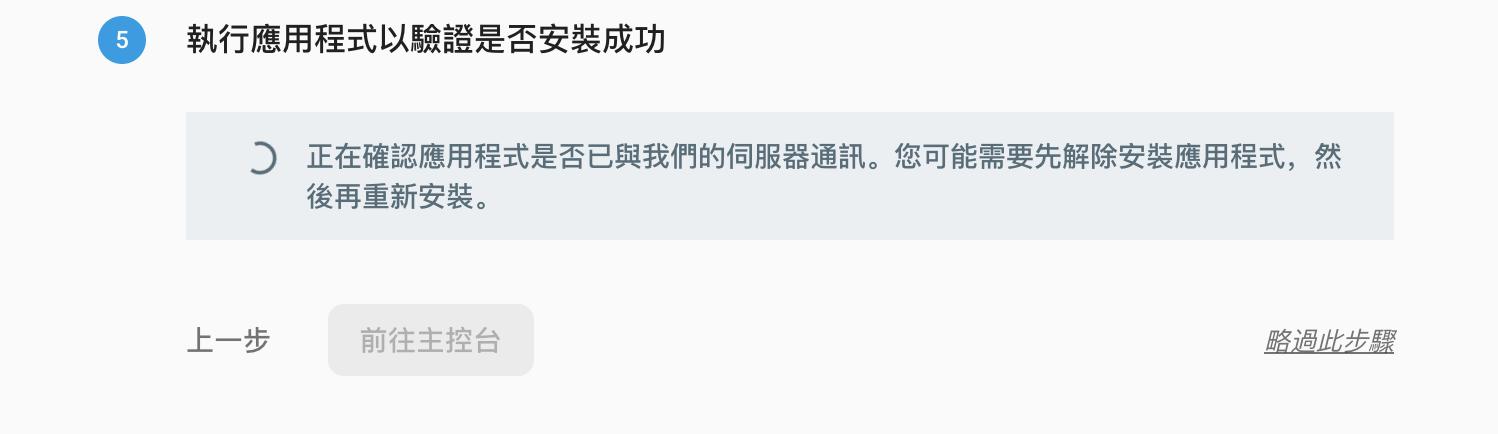

接著，我們以模擬器執行專案，系統會幫我們確認以上的步驟是否正確。

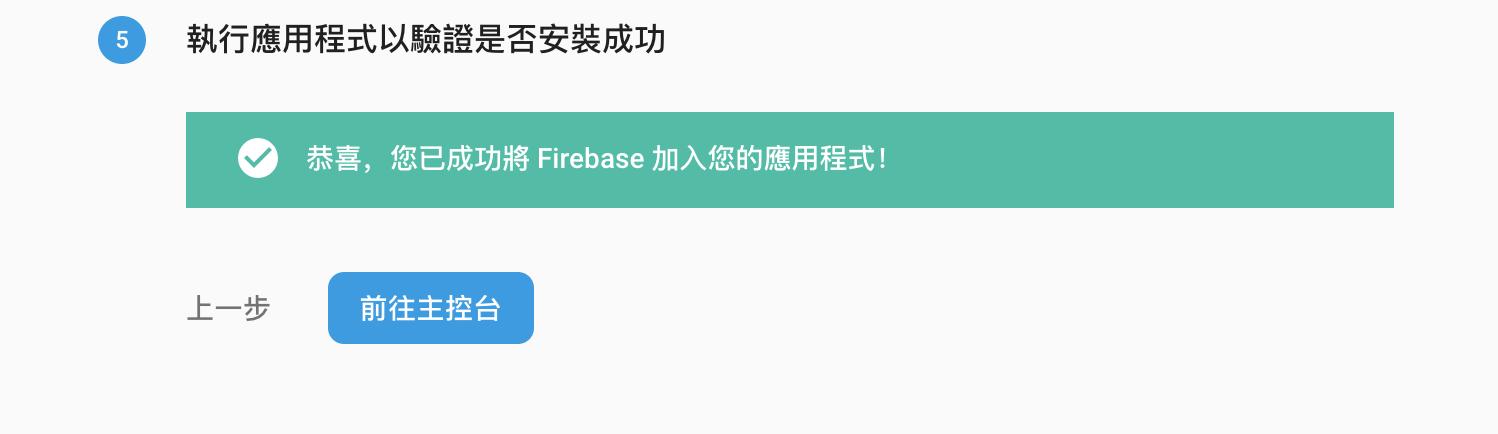

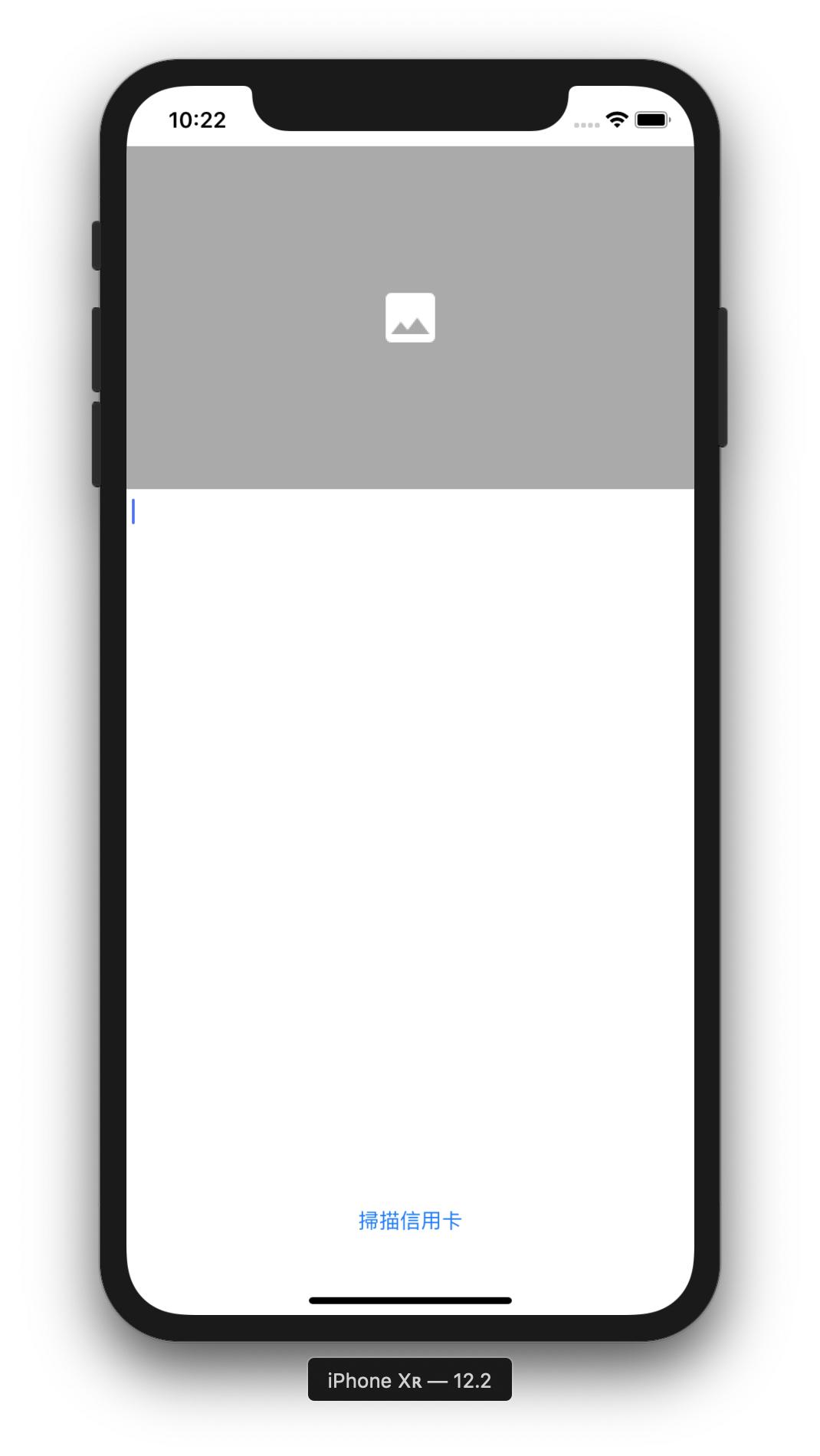

若有順利建置成功，應該會出現以上這個畫面，這樣Firebase的基本設定就完成了！

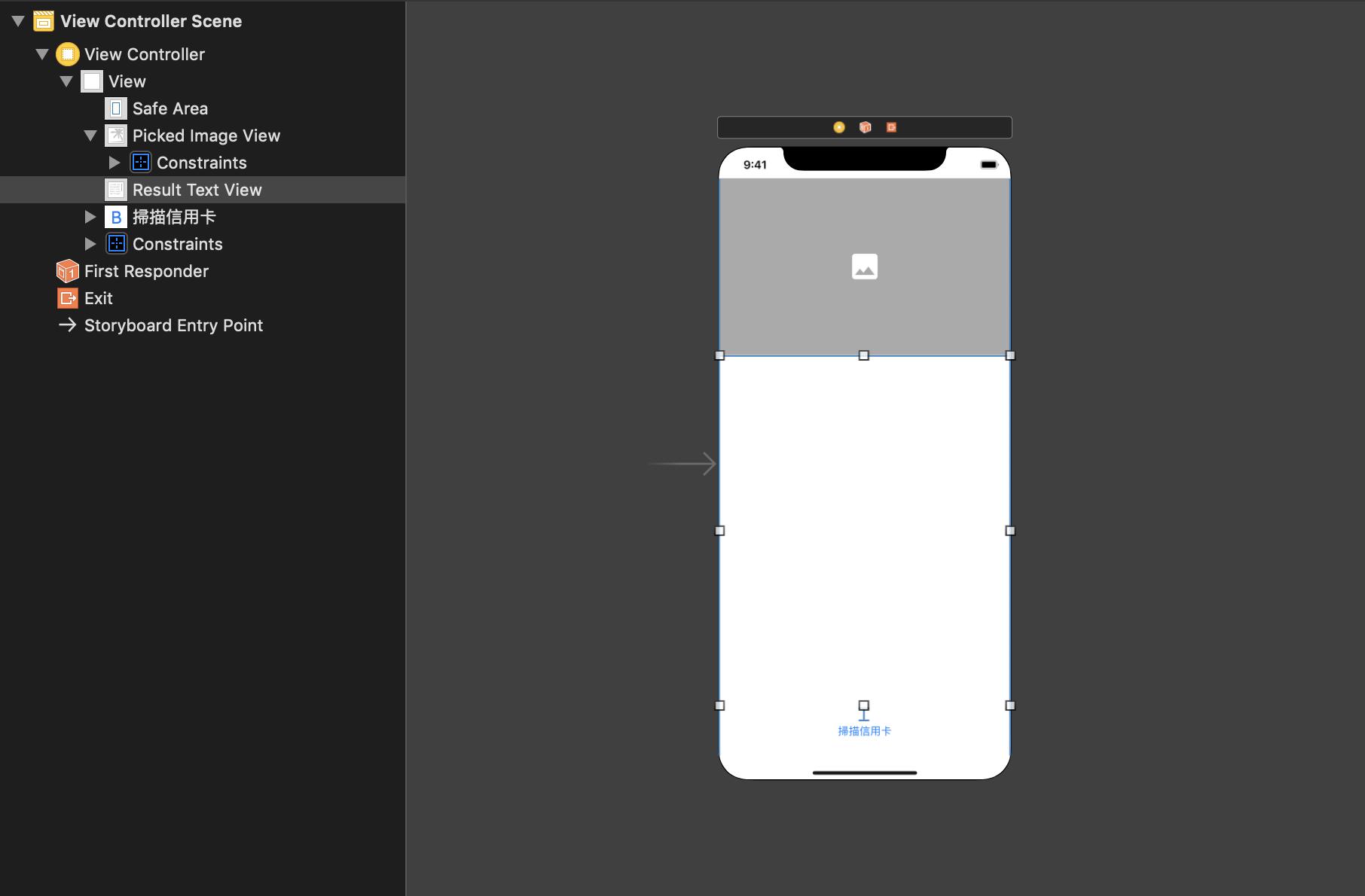

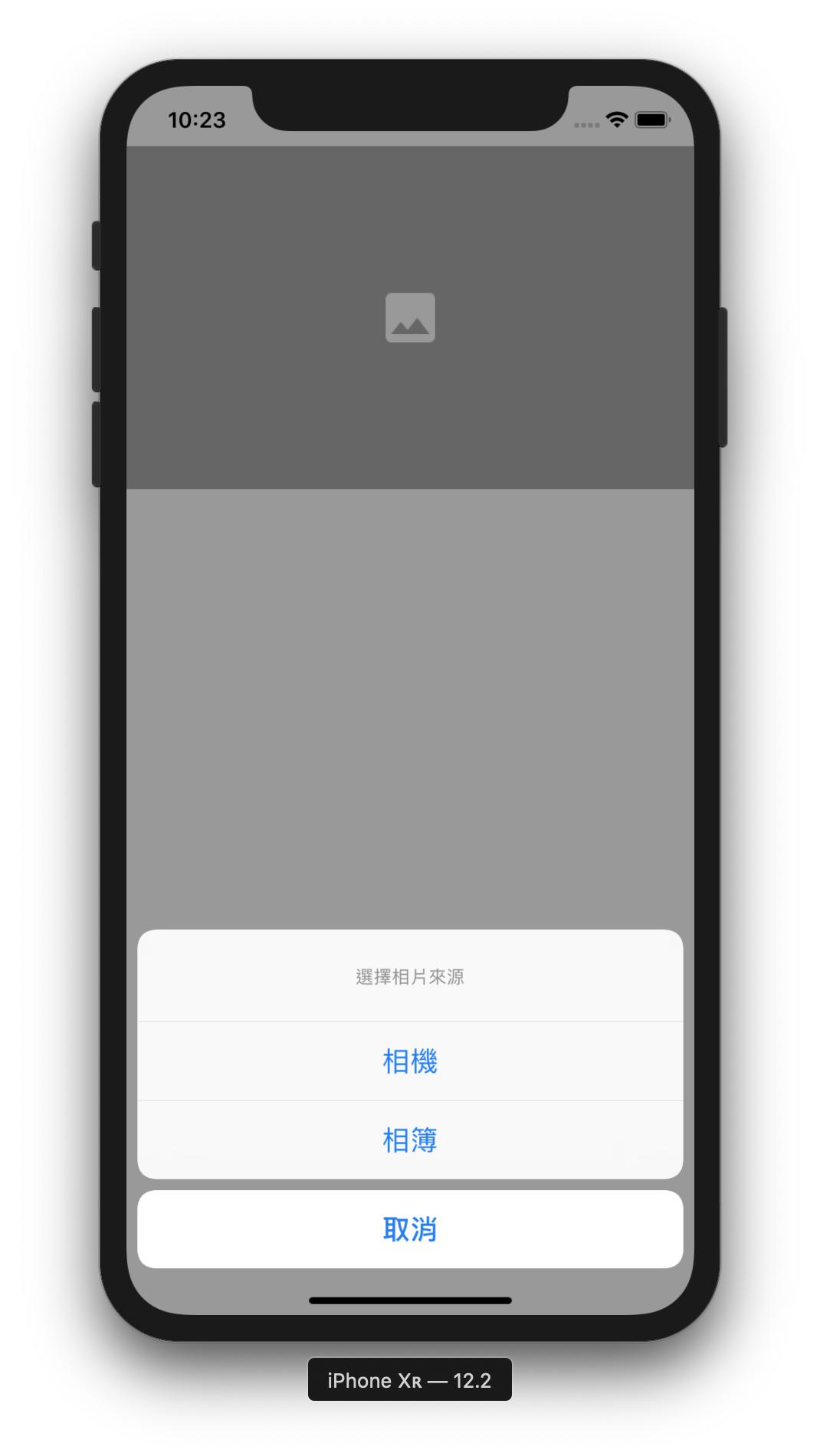

終於能開始程式的部分，這個APP的構想很單純，以辨識信用卡卡號為主（當然要辨識其他文件也沒問題，不過現在本機版的API只支援拉丁文字，若要辨識其他語言需使用雲端API），我簡單在Main.storyboard放了幾個元件。
ViewController.swift的程式如下：
import UIKit
import Firebase
class ViewController: UIViewController, UIImagePickerControllerDelegate, UINavigationControllerDelegate {
@IBOutlet weak var pickedImageView: UIImageView!
@IBOutlet weak var resultTextView: UITextView!
let vision = Vision.vision()
var textRecognizer: VisionTextRecognizer?
override func viewDidLoad() {
super.viewDidLoad()
self.navigationController?.isToolbarHidden = true
textRecognizer = vision.onDeviceTextRecognizer()
}
@IBAction func scanCardButton(_ sender: UIButton) {
let photoSourceRequestController = UIAlertController(title: "", message: "選擇相片來源", preferredStyle: .actionSheet)
let cameraAction = UIAlertAction(title: "相機", style: .default, handler: { (action) in
if UIImagePickerController.isSourceTypeAvailable(.camera) {
let imagePicker = UIImagePickerController()
imagePicker.allowsEditing = false
imagePicker.sourceType = .camera
imagePicker.delegate = self
self.present(imagePicker, animated: true, completion: nil)
}
})
let photoLibraryAction = UIAlertAction(title: "相簿", style: .default, handler: { (action) in
if UIImagePickerController.isSourceTypeAvailable(.photoLibrary) {
let imagePicker = UIImagePickerController()
imagePicker.allowsEditing = true
imagePicker.sourceType = .photoLibrary
imagePicker.delegate = self
self.present(imagePicker, animated: true, completion: nil)
}
})
let cancelAction = UIAlertAction(title: "取消", style: .cancel, handler: nil)
photoSourceRequestController.addAction(cameraAction)
photoSourceRequestController.addAction(photoLibraryAction)
photoSourceRequestController.addAction(cancelAction)
present(photoSourceRequestController, animated: true, completion: nil)
}
func imagePickerController(_ picker: UIImagePickerController, didFinishPickingMediaWithInfo info: [UIImagePickerController.InfoKey : Any]) {
if let pickedImage = info[UIImagePickerController.InfoKey.originalImage] as? UIImage {
resultTextView.text = ""
pickedImageView.contentMode = .scaleAspectFit
pickedImageView.image = pickedImage
pickedImageView.backgroundColor = .none
self.navigationController?.isToolbarHidden = true
let visionImage = VisionImage(image: pickedImage)
textRecognizer?.process(visionImage, completion: { (result, error) in
guard error == nil, let result = result else {
self.resultTextView.text = "辨識失敗，請再試一次"
self.dismiss(animated: true, completion: nil)
return
}
self.resultTextView.text = "信用卡：\n"
for block in result.blocks {
self.resultTextView.text = self.resultTextView.text + block.text + "\n"
}
})
}
dismiss(animated: true, completion: nil)
}
func imagePickerControllerDidCancel(_ picker: UIImagePickerController) {
dismiss(animated: true, completion: nil)
}
}
我使用UIImagePickerController開啟內建的相機與相簿功能，別忘了在專案Info中加入：
Privacy - Camera Usage Description
Privacy - Photo Library Usage Description

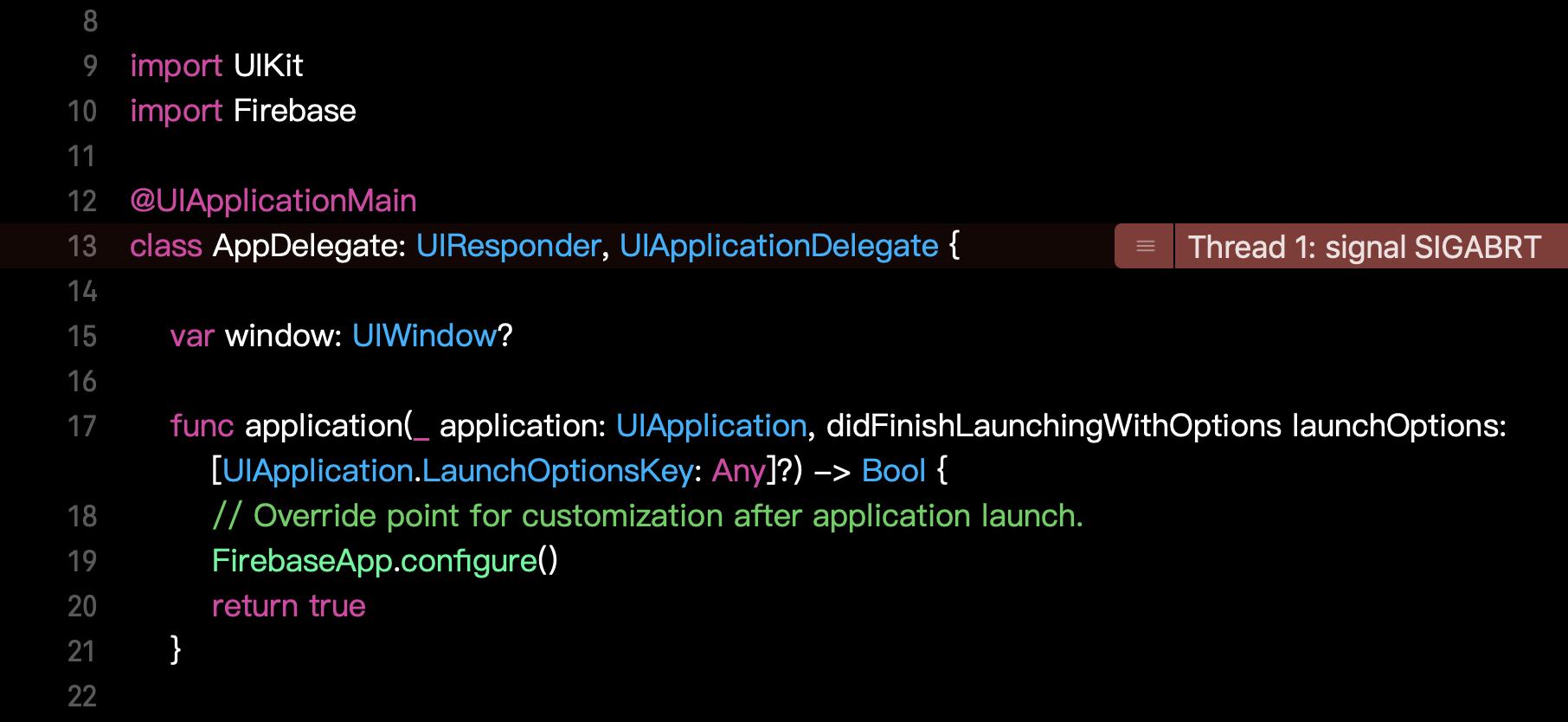

取得使用者的權限，接下來就可以執行這個專案測試了，不過，雖然我是按照Firebase官方文件的步驟，但執行上卻出了一點問題，如果不幸地看到這個錯誤：

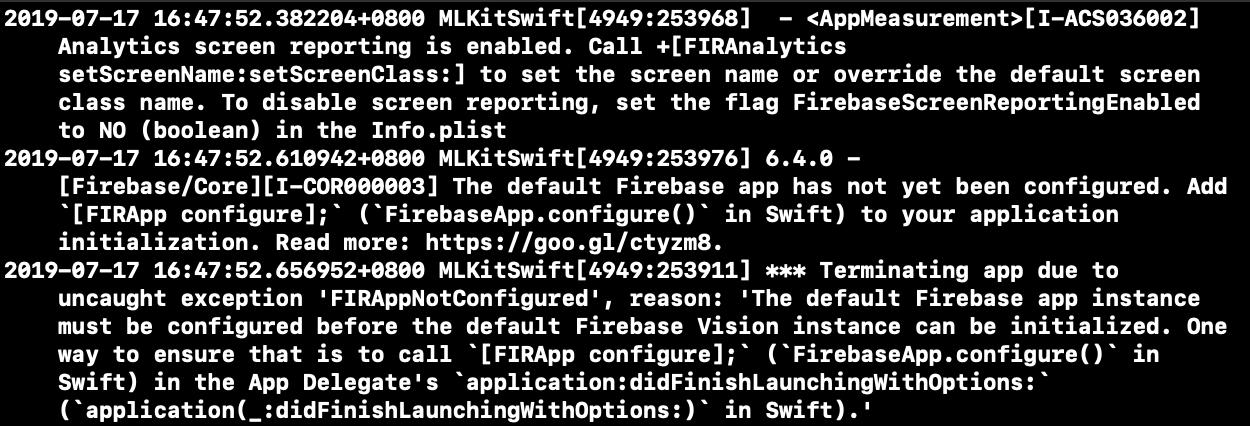

並在Log欄中看到了這些文字：
第一個很好解決，在Info.plist中手動新增FirebaseScreenReportingEnabled，並將類別設為boolean值並設成「NO」，但接下來就與我們前面的設定有些衝突了，我之前在試做時，將FirebaseApp.configure()放在application:didFinishLaunchingWithOptions: 中是沒問題的，但在這裡卻執行失敗。

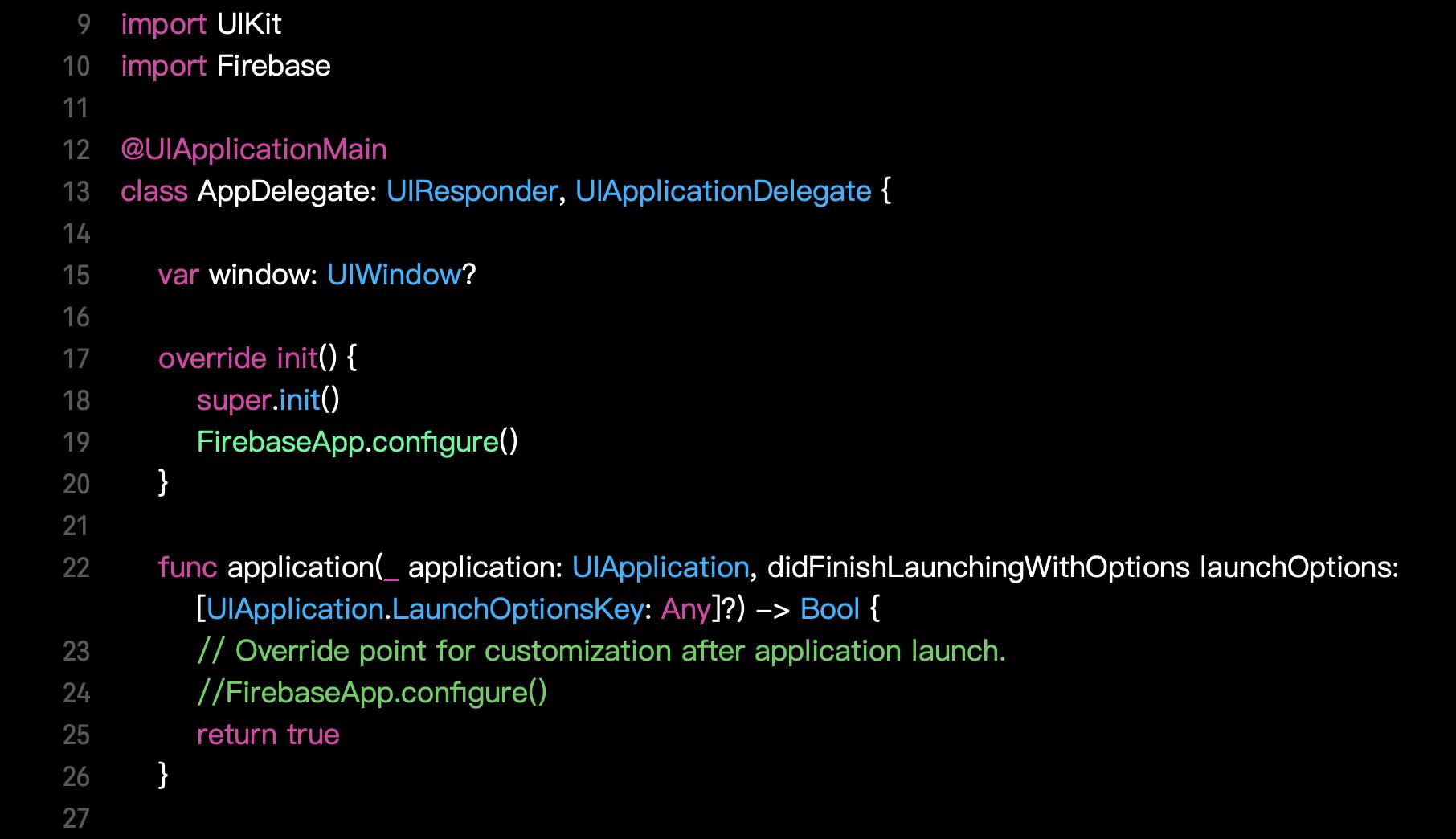

不過沒關係，我們就依照指示放進
override init() {
super.init()
FirebaseApp.configure()
}並將application:didFinishLaunchingWithOptions: 中的改為註解：
這樣就可以順利執行了！

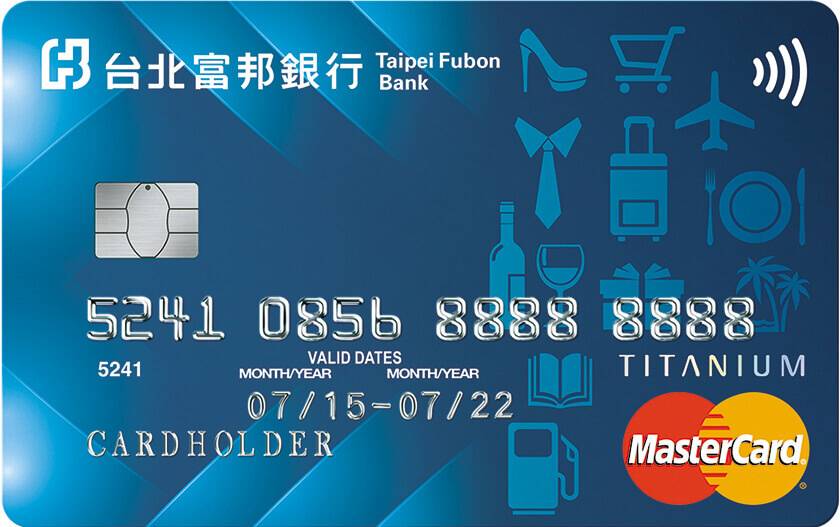

傳統的卡面設計通常是這樣：
分為凸面卡號與平面卡號（如VISA金融卡等），先以這兩張作為測試。

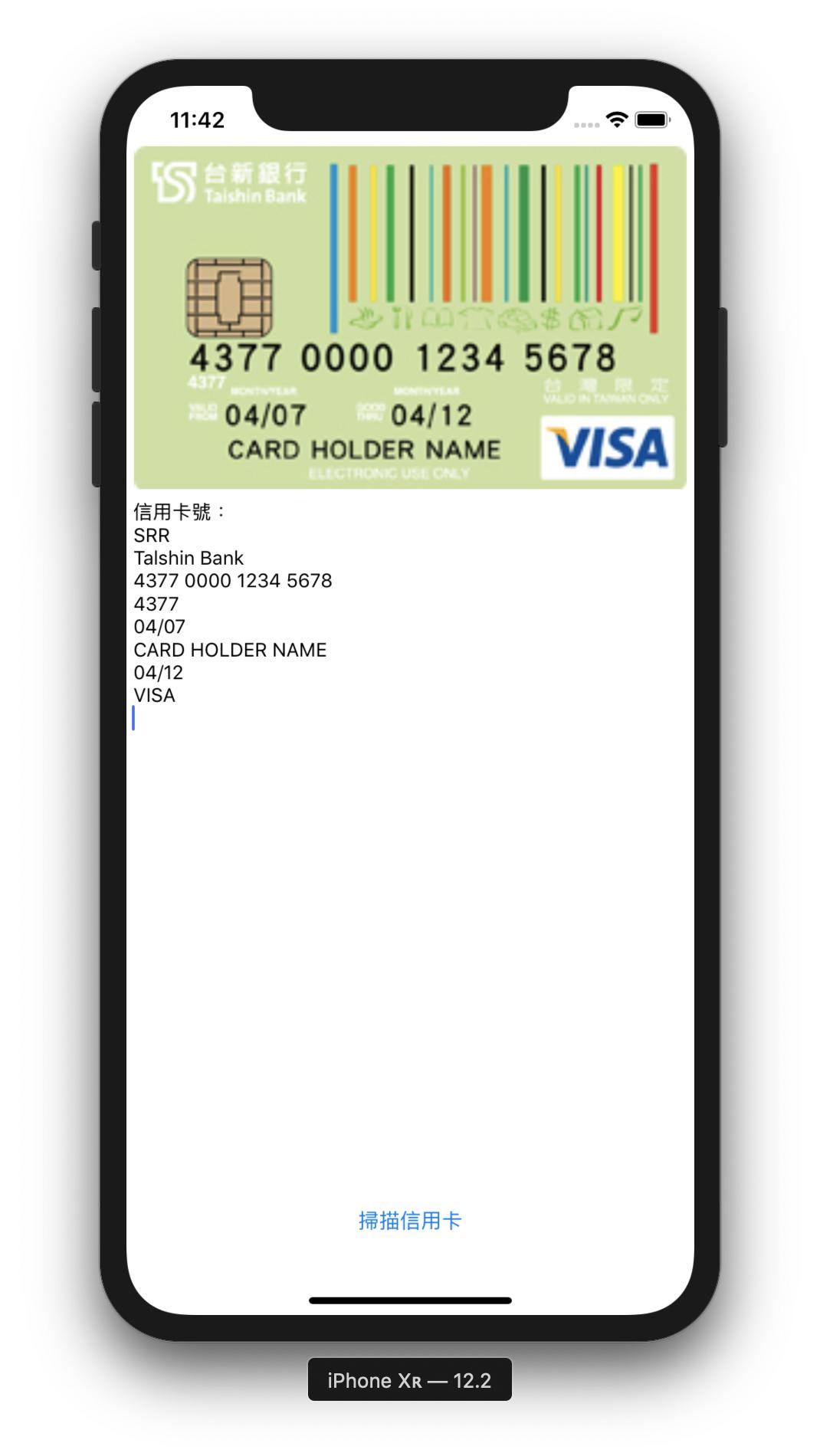

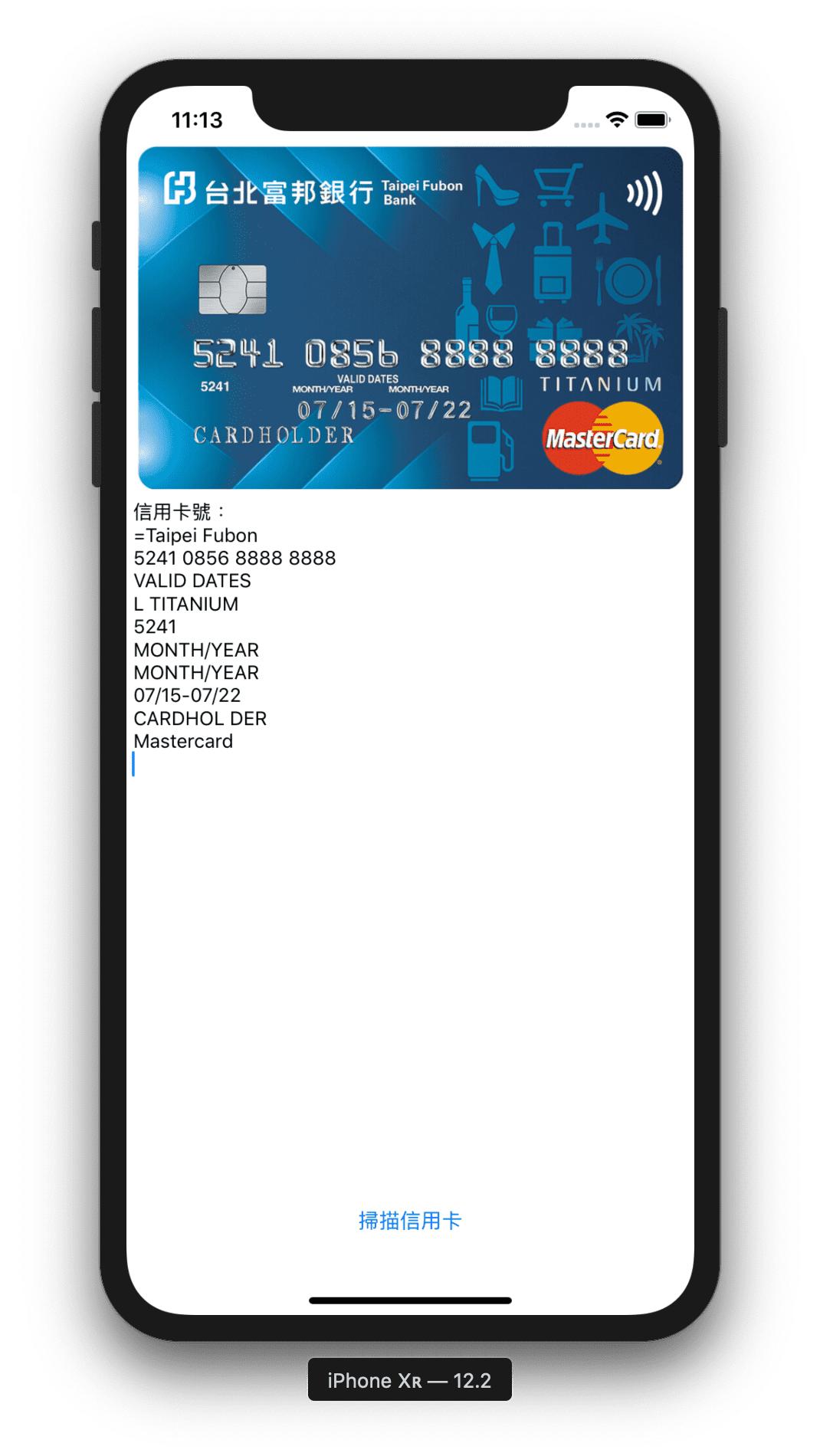

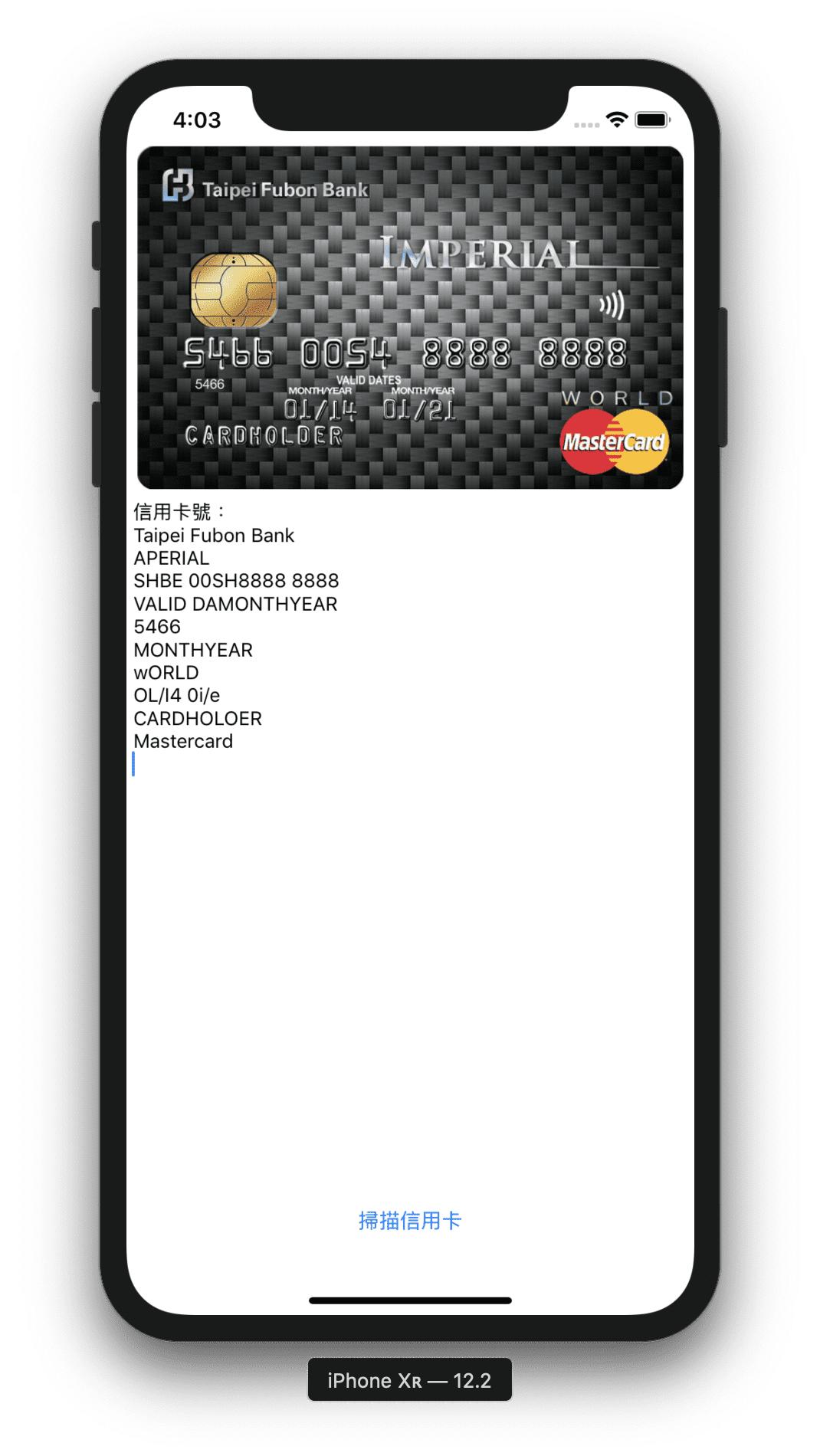

這是在模擬器執行後的畫面，我將兩張卡片放進去，看看結果。

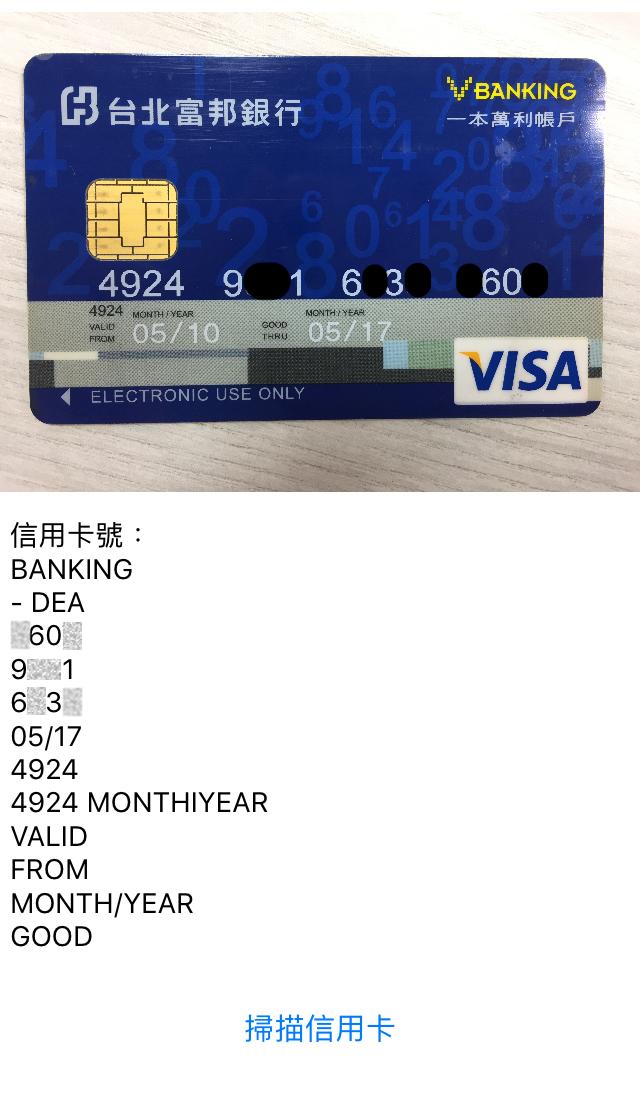

成果滿不錯的，顯見若是在平面化過的文件上，辨識的成功率挺高，那麼接著來看一下使用實機拍攝信用卡的效果。

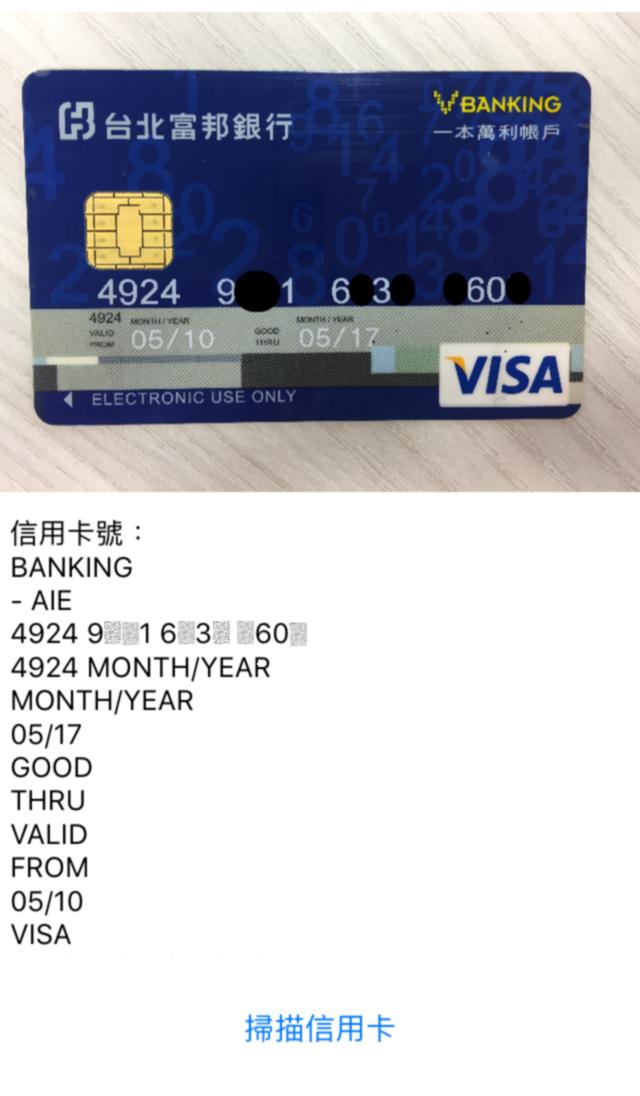

只要照片能拍得正，平面卡號上辨識也沒問題，那麼凸面卡號呢？

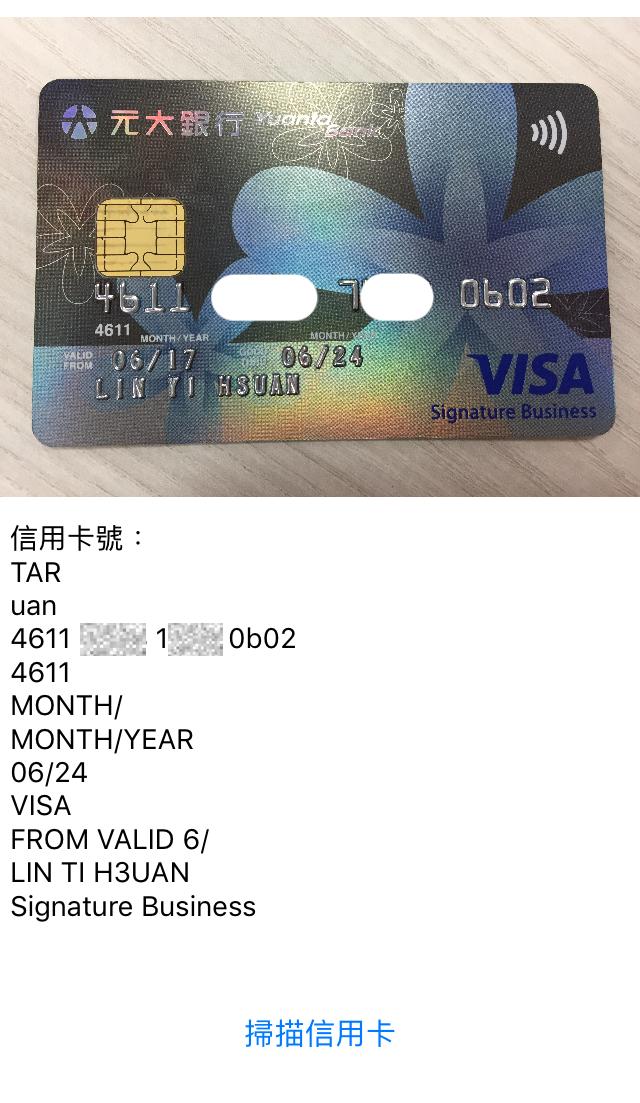

不太好：（

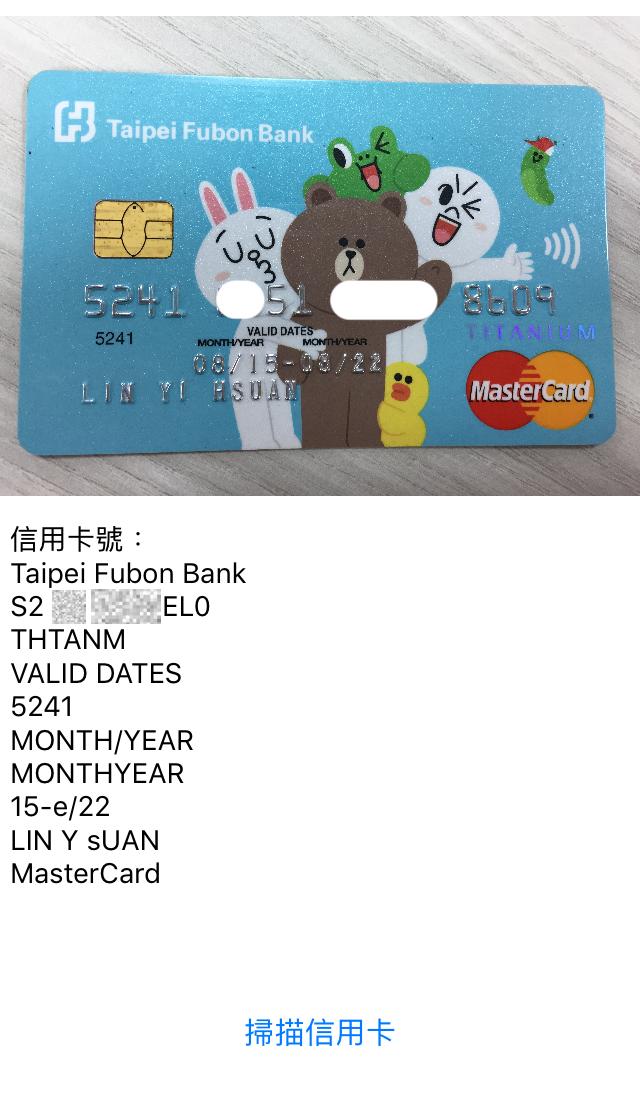

一般信用卡辨識工具，若卡號為凸面的話，會因為容易反光而更容易辨識，但在ML Kit中卻正好相反，特別因凸面字型的關係，會有5辨識成S、6辨識成b、7辨識成1的狀況等。
此外，若是與卡面的底色對比不強烈，更有可能發生這樣的情形：
卡號與日期幾乎辨識錯誤。

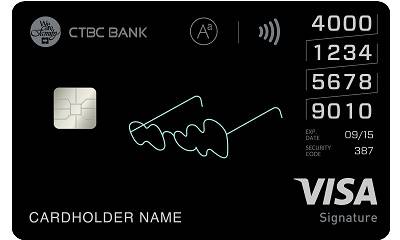

另一個問題是，現在卡面的設計相當多元，為求整體的美觀，越來越多銀行選擇將卡號等資訊放置在背面，甚至還有部分卡號設計為直式：

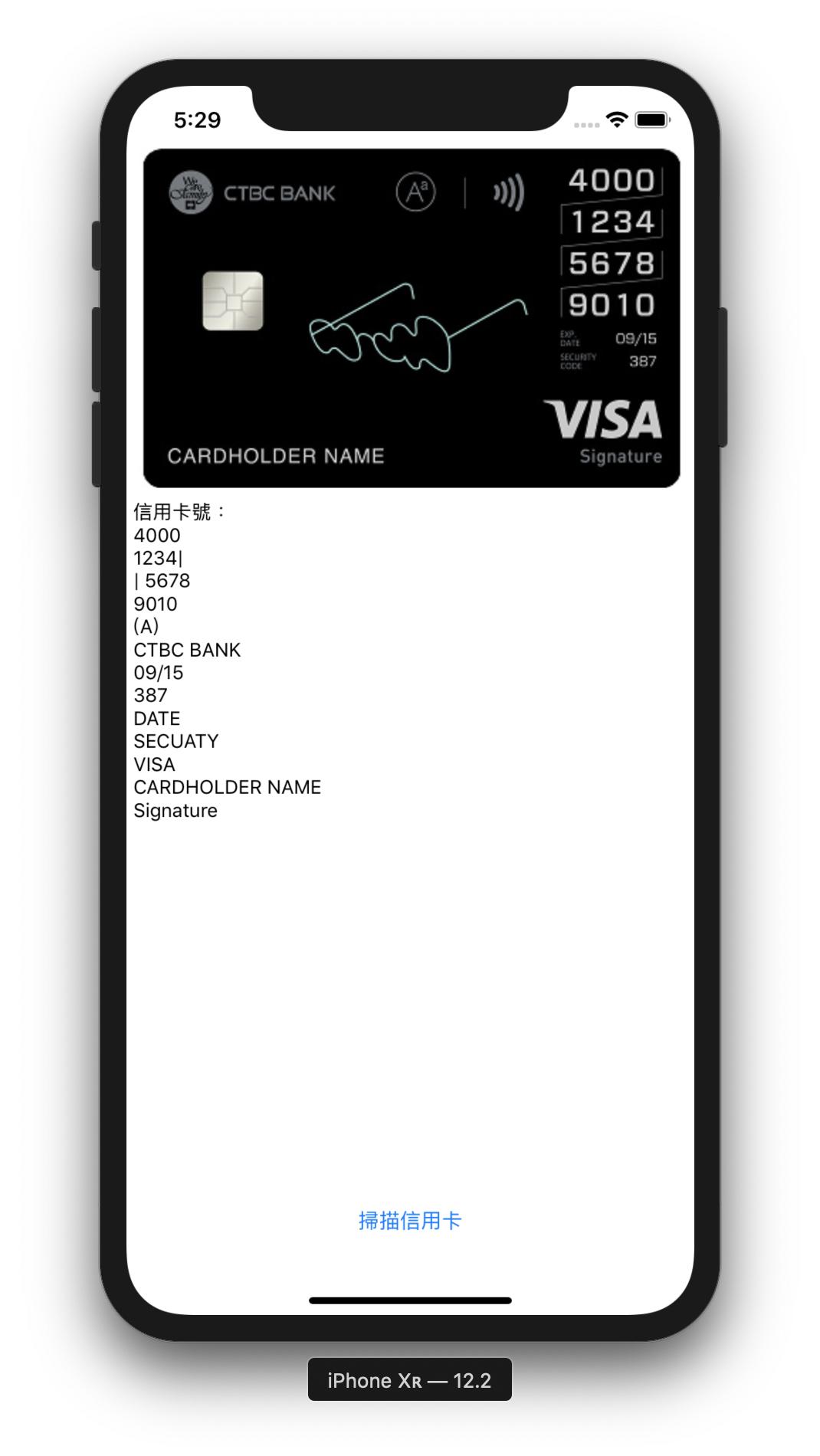

若僅是用來當作文字辨識可能還沒什麼問題：
（雖然在數字前後多了｜）
但要是用在信用卡識別上，應需更精確的判定，比如說要判斷該數字是否為信用卡號。我在這邊使用正規表示式，將for block in result.blocks 裡面改為以下程式：
{
let regex = "^((?:4\\d{3})|(?:5[1-5]\\d{2})|(?:6011)|(?:3[68]\\d{2})|(?:30[012345]\\d))[ -]?(\\d{4})[ -]?(\\d{4})[ -]?(\\d{4}|3[4,7]\\d{13})$"
let predicate = NSPredicate(format: "SELF MATCHES %@", regex)
let cardNumber = predicate.evaluate(with: block.text)
if cardNumber == true {
self.resultTextView.text = self.resultTextView.text + block.text
}

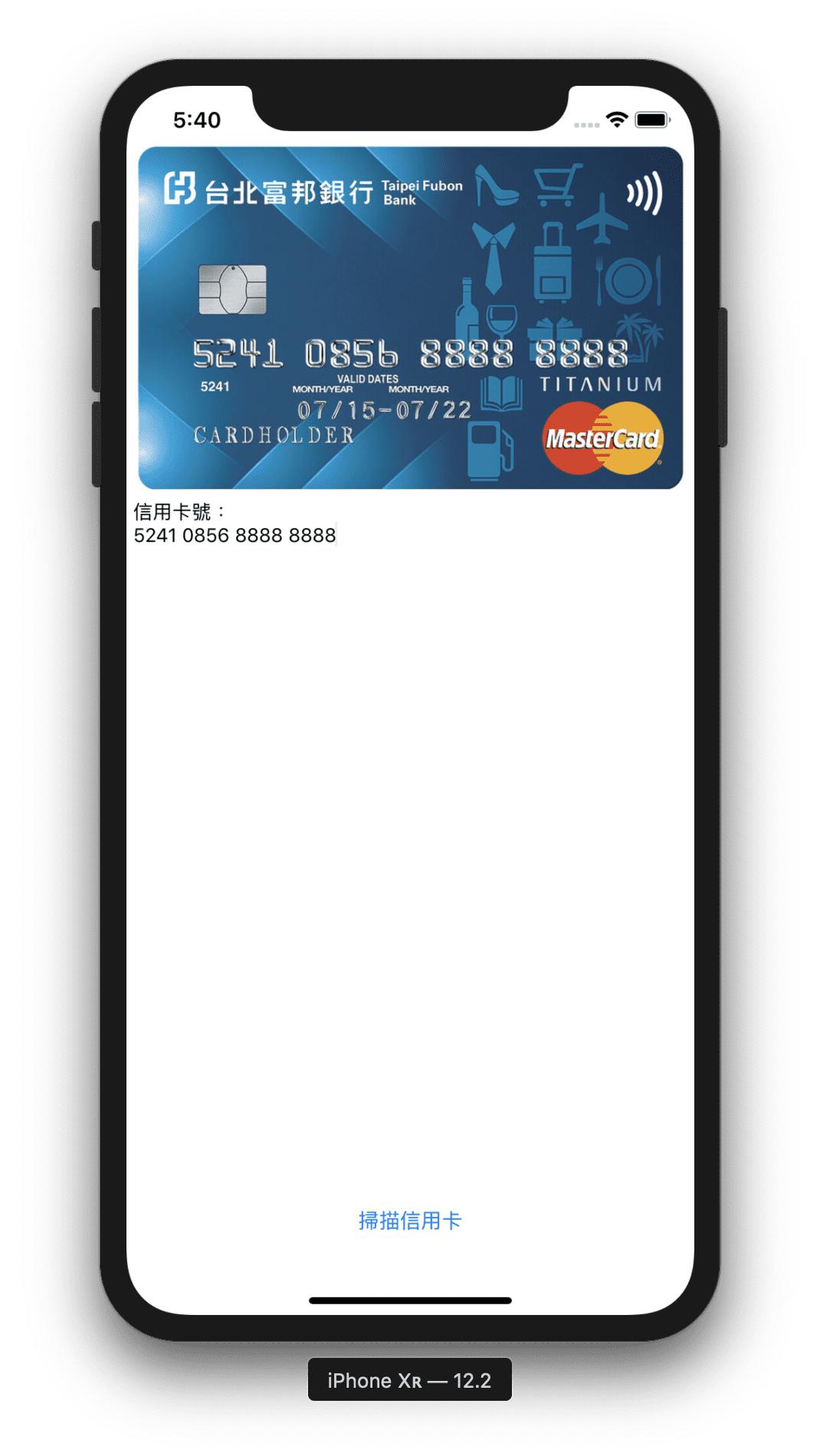

先使用較安全的平面化文件識別看看：

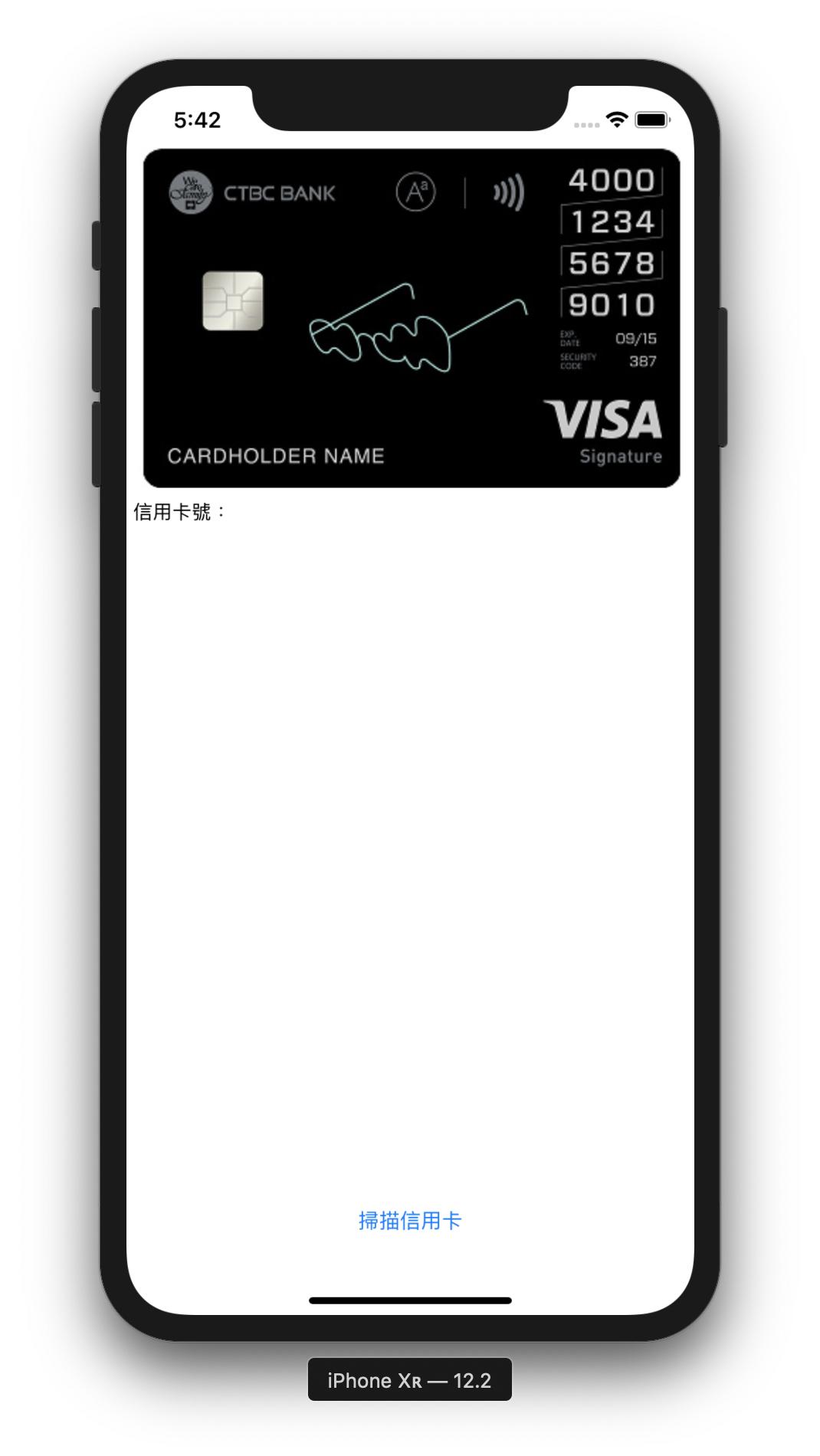

看起來很好，但若使用上方的直式排列卡面：
不意外地無法辨識（雖然這種設計在其他第三方工具也得要手動輸入才行）。
最後還有一個問題，當我在測試同一張卡片的時候，會發現因拍照角度的關係，會有不一樣的結果，若在拍攝時稍微有了傾斜，識別就可能變成這樣：
不僅無法識別數字是否為信用卡號，連排序都亂了。
做個總結。
雖然實測的結果好壞參半，但單純以文字辨識而非信用卡辨識的使用上，ML Kit還是挺優秀的，特別是在印刷文字（非特殊字體）上面的識別準確性相當高，且程式也不算複雜，運用在其他方面，如辨識傳單、看板等，更可以再搭配文字翻譯的API做使用，對開發者來說輕鬆多了。如果有興趣研究其他功能，請至官方文件https://firebase.google.com/docs/ml-kit ，製作更多有趣的APP吧。
