輕便易用的 UML 工具：PlantUML – 以活動圖和心智圖為例

PlantUML 是一個開放原始碼計畫，使用者能以簡單直觀的語法，繪製出可讀性很高的 UML 圖，以及心智圖、甘特圖、數學公式等非 UML 圖表。語法以文字檔格式保存，能夠隨著程式碼版本更新，融入團隊現存的版控機制。個人主要使用的方式是 Eclipse 套件和線上編輯器，兩者除了所見即所得的圖表編輯之外，使用時都能迅速轉成 PNG 圖檔，便於移動或移植到不同的應用場景。

就核心功能的操作面而言，和自己以往習慣使用的 EA (Enterprise Architect) 相比，以語法繪製圖表比拖曳圖示來建立圖表更為快速，再者，由於繪製出的圖表會自動排版，使用時能專注在概念和流程的表達，不需要耗費太多時間美化版面，能有效節省維護文件的時間。

以下就以工作時常用的活動圖和心智圖，展示 PlantUML 繪製出的圖表，範例皆由官方範例改編，使用 PlantUML 為核心的線上編輯器 PlantText 呈現。

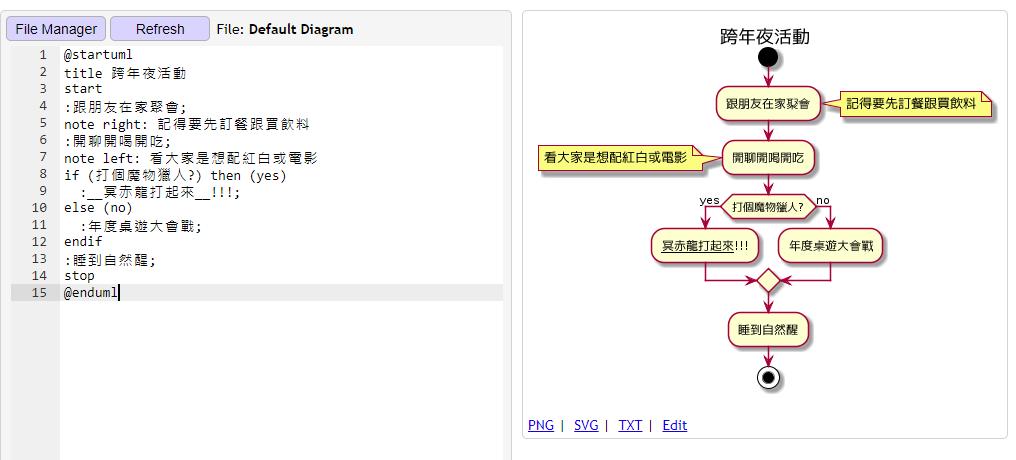

活動圖與所使用的繪圖語法：

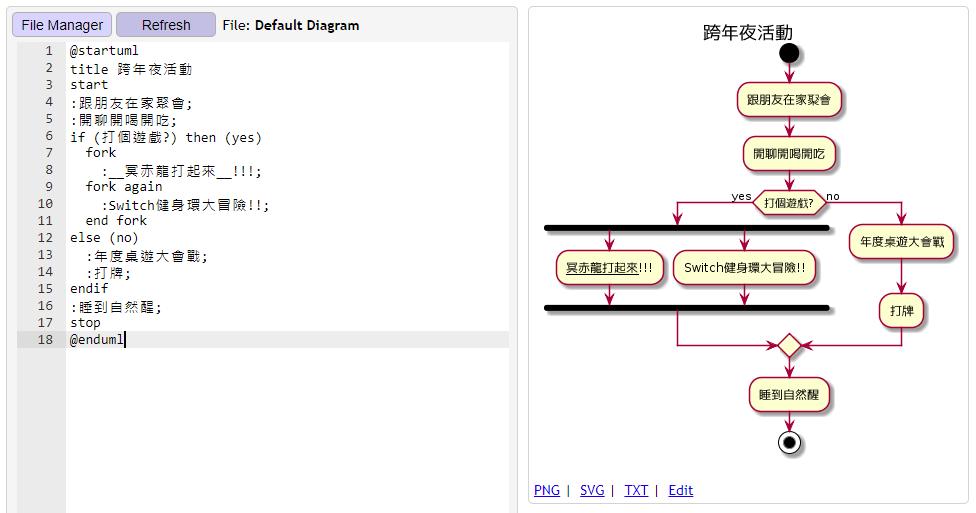

也能顯示出平行進行的活動：

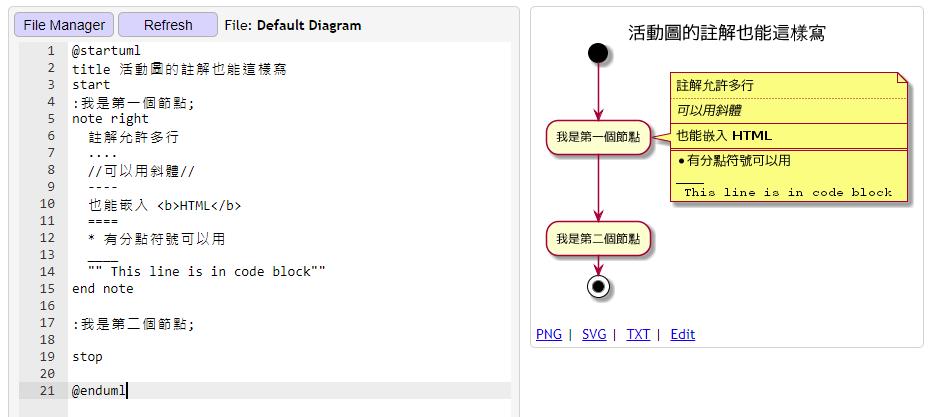

注釋框支援的格式：

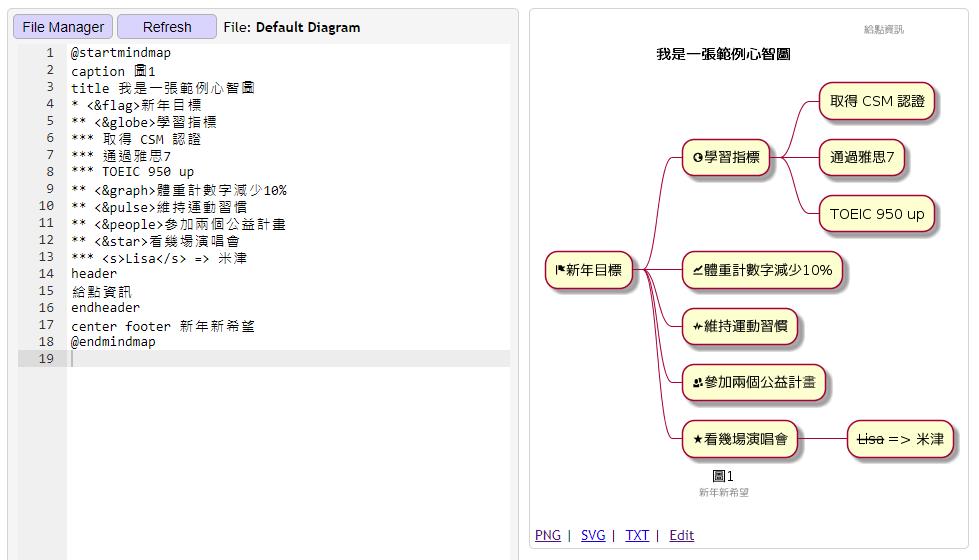

心智圖與所使用的繪圖語法：

PlantUML 官方提供了詳盡的使用文檔，在圖表繪製方面也支援多種 IDE，值得更深入發掘它的使用方式，若需要看更多範例或語法演示，或是套用到自己習慣的開發工具，請參考下方所提供的連結。

參考連結：
官方語法指南
各種使用 PlantUML 的方式
官方線上編輯器
PlantText(個人偏好的線上編輯器)
