Astah Professional是套好用的工具,在SA規劃時期,可用於DB 設計、UML設計、UseCase設計、循序圖設計。

本篇Astah Professional實行DB 設計,以工具實行設計,方便檢視及設計各table間關聯,及產出create scriptDB Schema

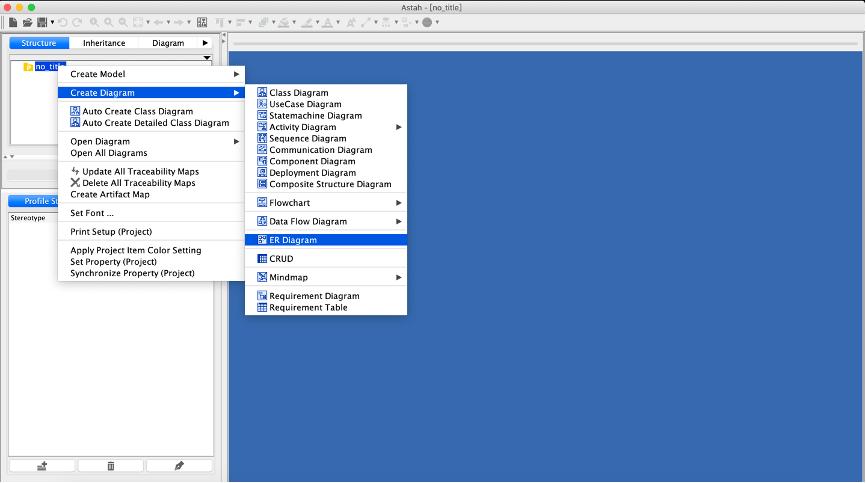

l   建立ER Diagram

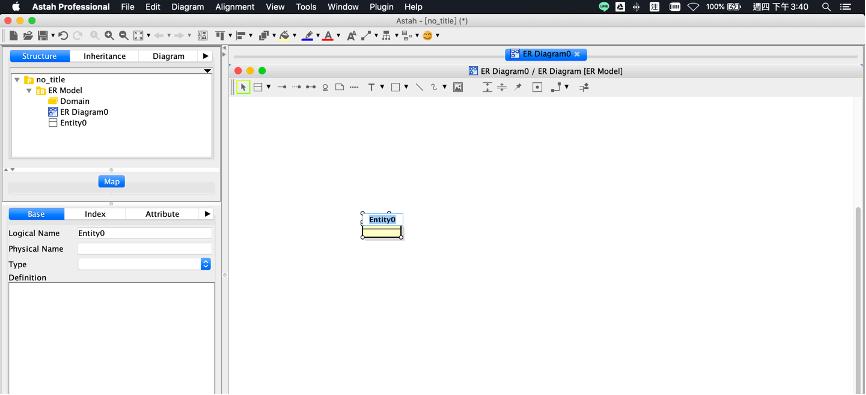

建立後,於設計底圖點兩下即可產生Table Entity

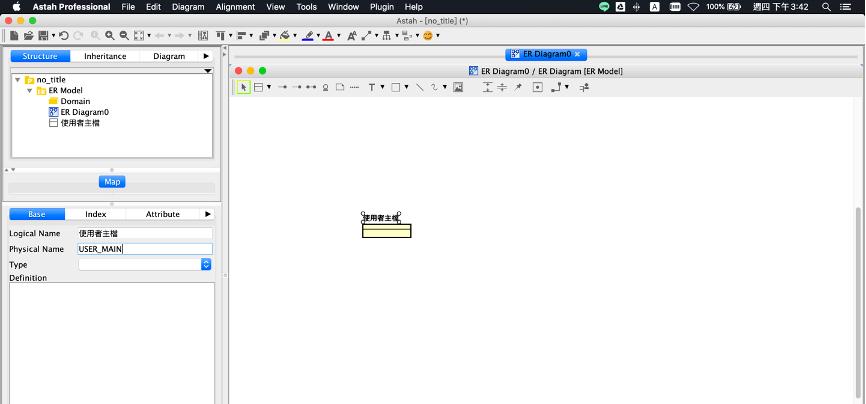

可命名table名稱及敘述

並可於tabe Enitity中新增欄位

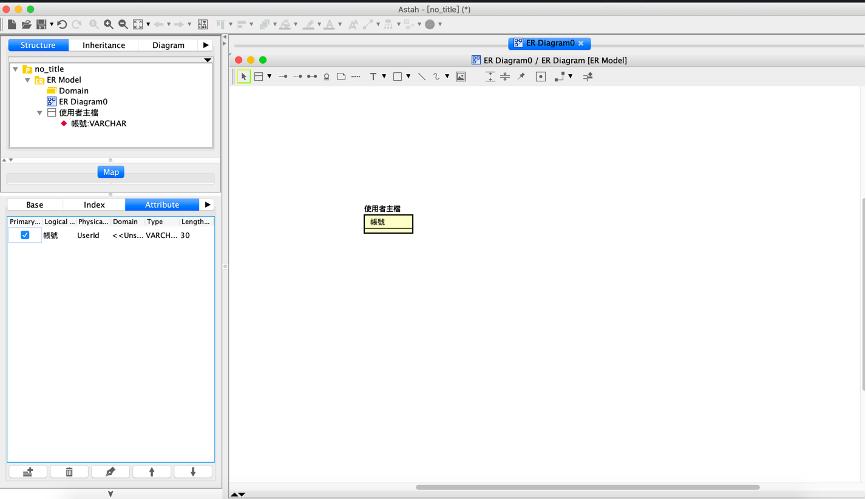

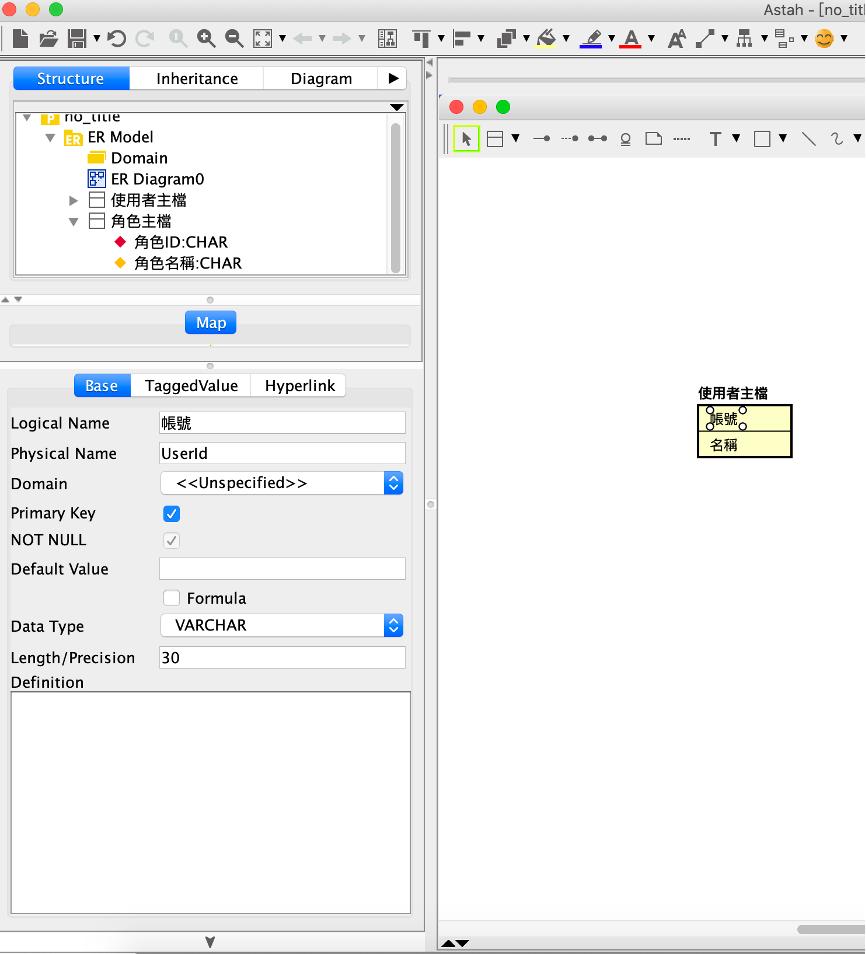

針對欄位,設定型態、長度、是否為PK、是否允許null

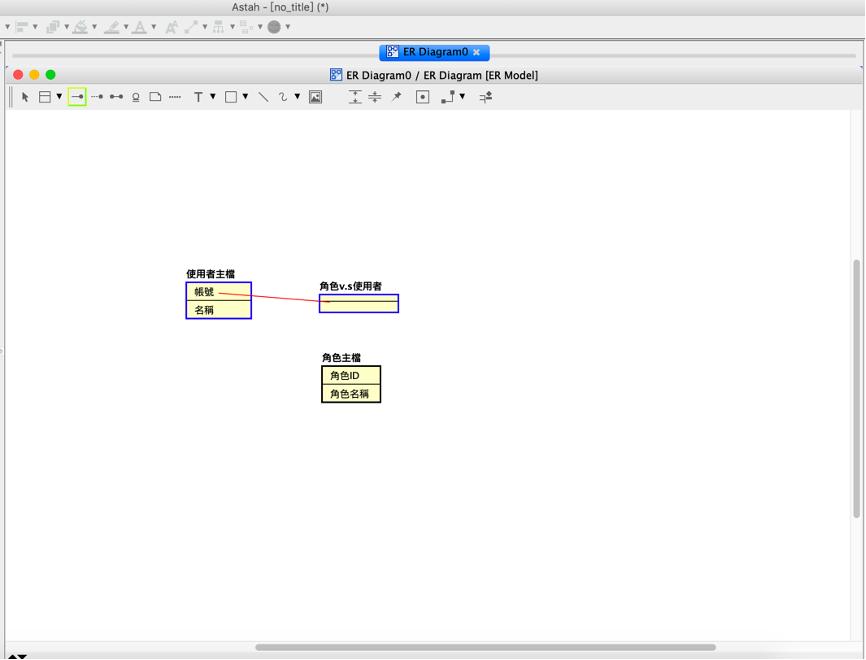

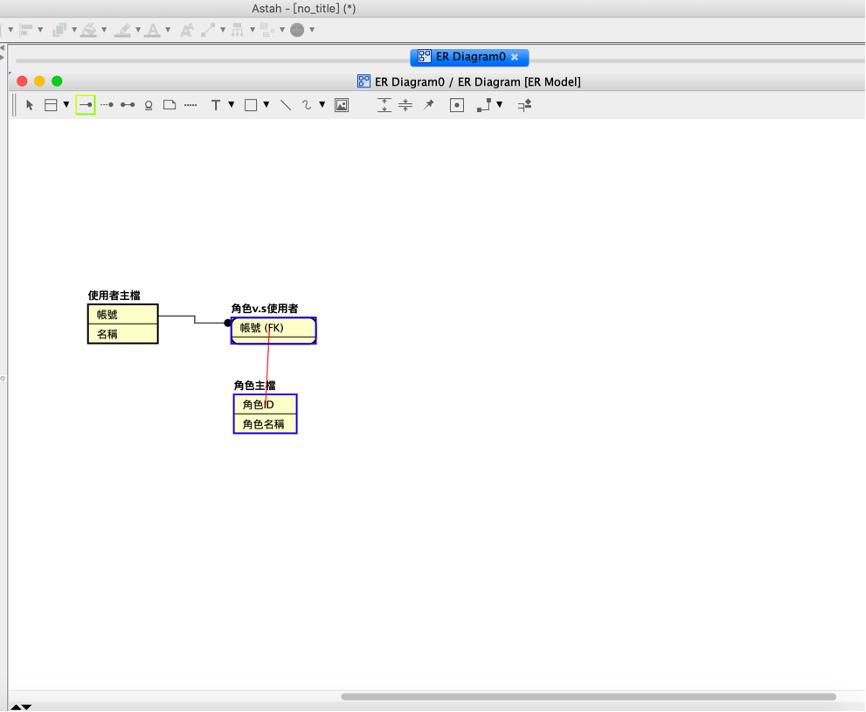

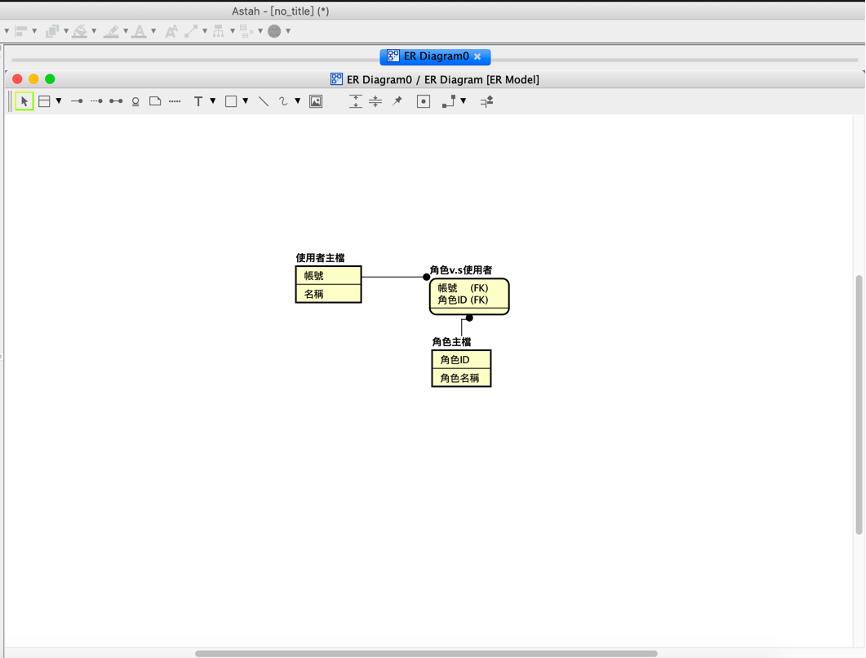

有多個table Enitity,可設定關聯

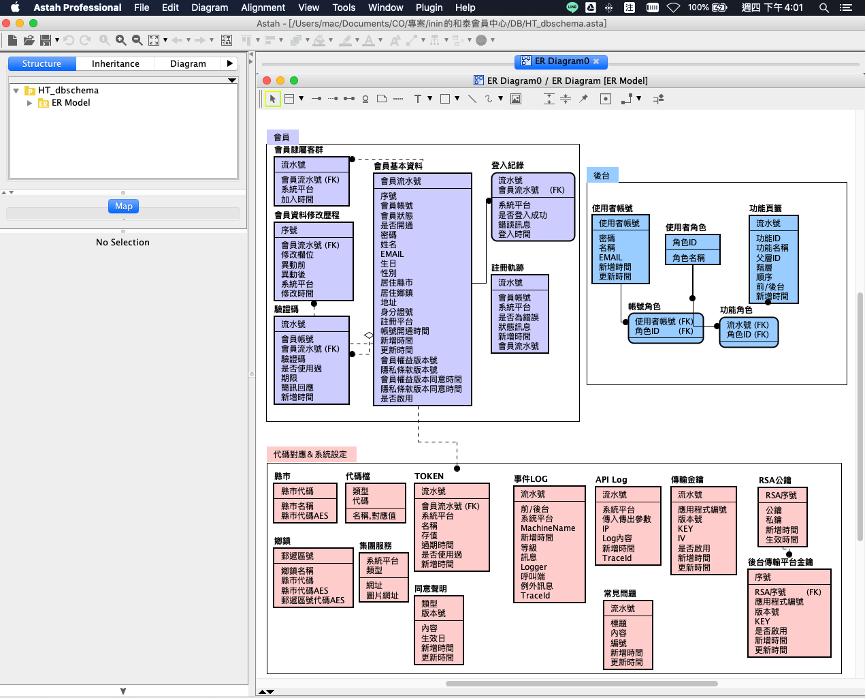

l   衍生:初步設計完後,也可設定不同顏色分類,方便檢視資料間的關聯

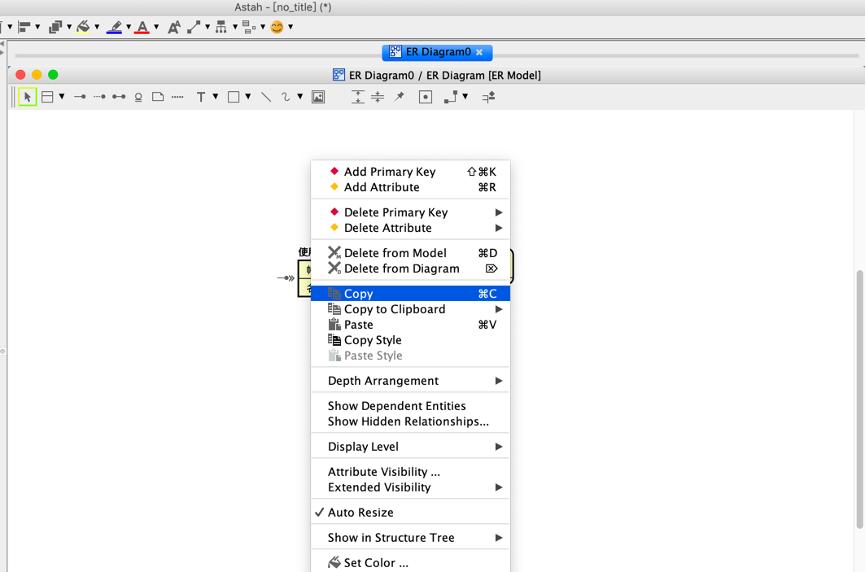

l   衍生:在設計中,常常會設計多張table同欄位,可直接以複製貼上的方式,將欄位複製,便相同屬性。

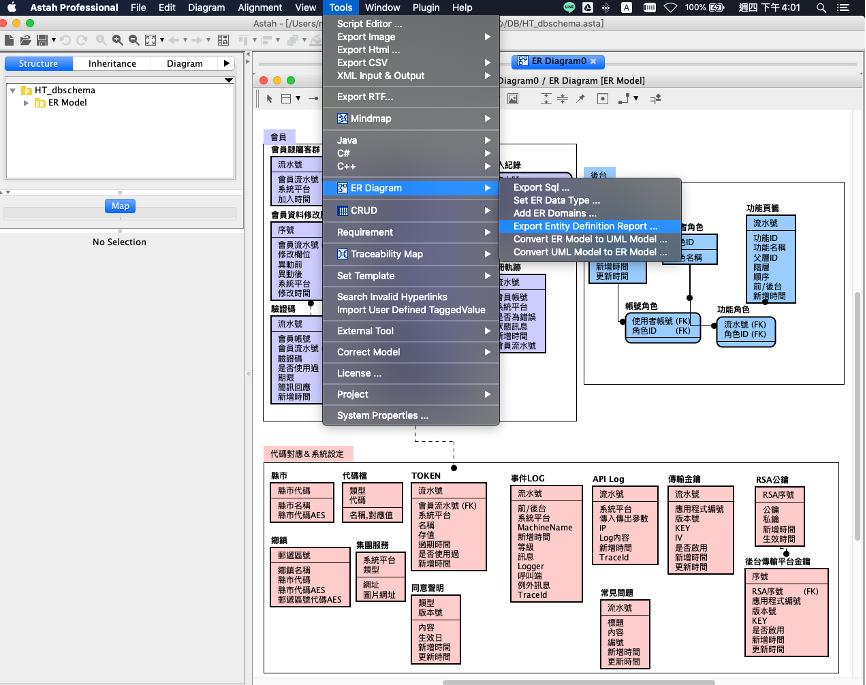

l   設計完後,可輸入DB SCHEMA:

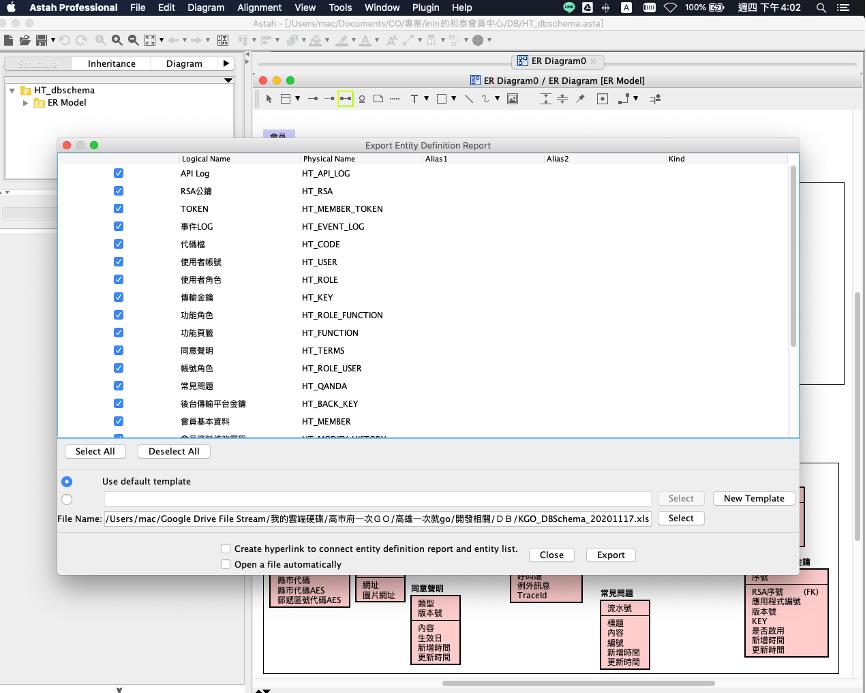

選取輸出路徑:

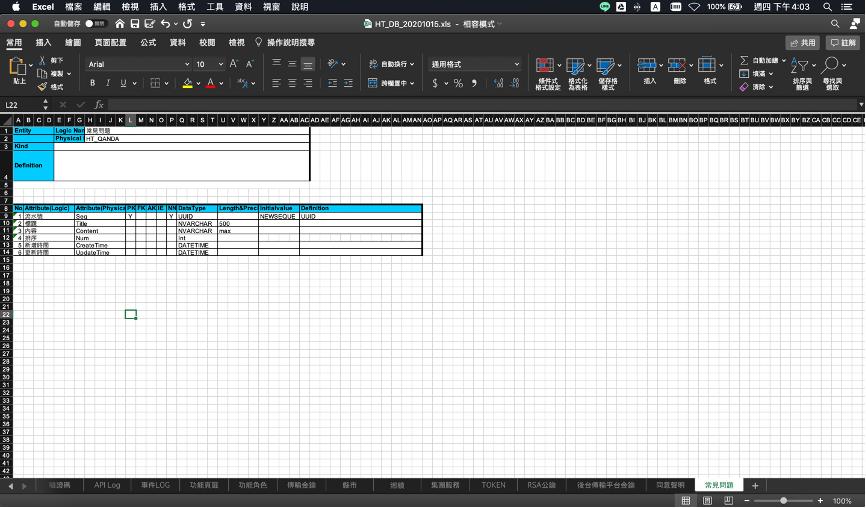

產出DB SCHEMA:

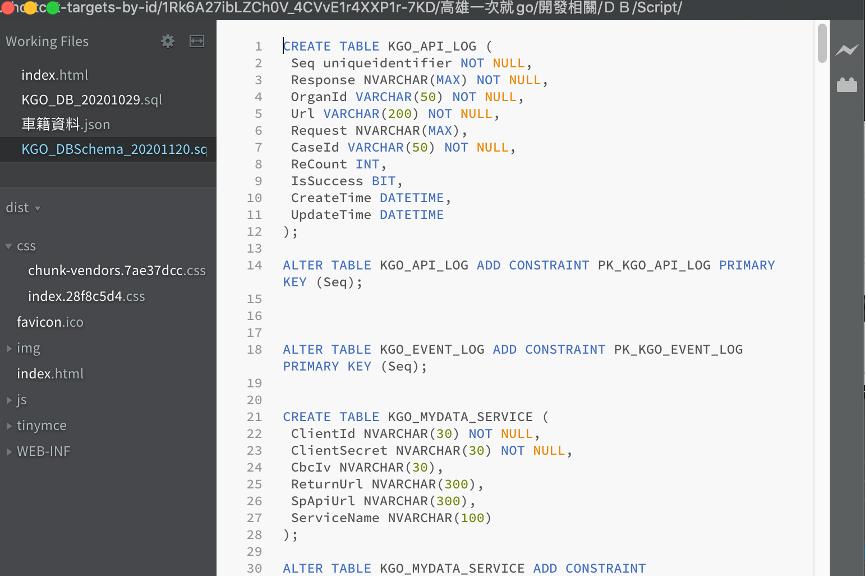

l   輸出Script:
