Prometheus Elasticsearch 監控

Prometheus 監控 Elasticsearch cluster 實作

石偉琪 2019/02/01 09:25:43

3 3517

1. Prometheus elasticsearch_exporter 簡介

根據 Promtheus 上的 Exporters and Integrations 頁面所載，Prometheus 有釋出給 Elasticsearch 所用的 exporter ，也就是 elasticsearch_exporter 。本文即是根據 elasticsearch_exporter 上的指示，在我們 lab 的 Elasticsearch replica set 上的實作步驟。

2. 環境說明

lab 的環境，是一套 Elasticsearch replica set，由 caai3 以及 caai4 所組成，資料會自動地由 caai3 複製到 caai4 上。

	Hostname	IP : Port	說明
Prometheus server	caai4	192.168.1.144:3000	Red Hat 7.4
Elasticsearch node 1	caai3	192.168.1.143:9220	Red Hat 7.4
Elasticsearch node 2	caai4	192.168.1.144:9220	Red Hat 7.4

公司的 Elasticsearch 是採用 replica set 的方式運作，是由 192.168.1.143:9220 以及 192.168.1.144:9220 所組成。本文直接從 elasticsearch exporter release 下載 binary，安裝在主機 caai3 上。然後再啟動 elasticsearch_exporter 納入 Prometheus 的監控，完整步驟如 3. 實作 裡所述。

3. 實作

3.1 從 elasticsearch exporter release 下載 elasticsearch exporter binary ，本文採用的是 elasticsearch_exporter-1.0.4rc1.linux-amd64.tar.gz

3.2 解開 elasticsearch exporter

# tar zxvf elasticsearch_exporter-1.0.4rc1.linux-amd64.tar.gz -C /opt

3.3 在 caai3 上，新增 /etc/systemd/system/elasticsearch_exporter.service ，加入以下的內容

[Unit]
Description=Prometheus elasticsearch_exporter
After=local-fs.target network-online.target network.target
Wants=local-fs.target network-online.target network.target

[Service]
User=root
Nice=10
ExecStart = /opt/elasticsearch_exporter-1.0.4rc1/elasticsearch_exporter -es.timeout 20s -es.all=true -es.uri=http://192.168.1.143:9220 -es.indices=true -es.shards=true
ExecStop= /usr/bin/killall elasticsearch_exporter

[Install]
WantedBy=default.target

其中， -es.url 這裡設定的是 ES 的連線方式，設定從其中一台連進去即可

3.4 執行以下的執行啟動 elasticsearch_export

# systemctl daemon-reload
# systemctl start elasticsearch_exporter

elasticsearch_exporter 啟動後，會使用 9108 port。可以使用以下的指令確認：

# systemctl status -l elasticsearch_exporter

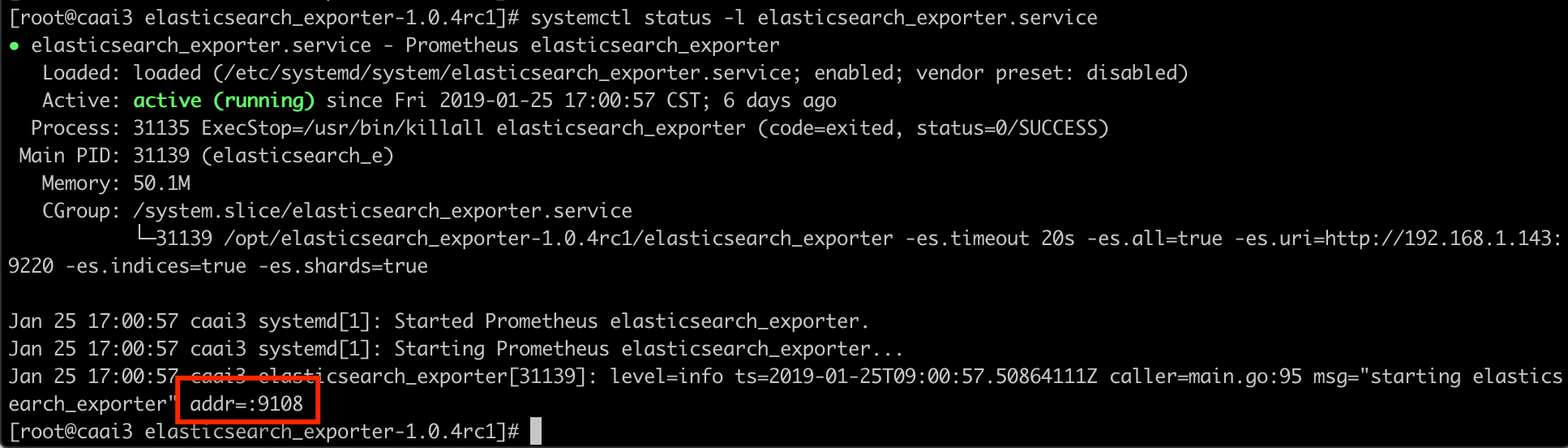

會看到如下的畫面

如上圖，就代表 elasticsearch_exporter 已經正常的啟動，並且在 9108 port listen

接著，就可以設定 Prometheus server，將該 elasticsearch_exporter 納入監控

3.5 設定 Prometheus server 上的 /etc/prometheus.yaml

加入以下這一段

## ES_exporter
  - job_name: 'ES_exporter'

    static_configs:
    - targets:
      - '192.168.1.143:9108'

然後，重新啟動 Prometheus server

3.6 在 Grafana server 上新增 dashboard

最後，在 Grafana 上新增用來展示 elasticsearch_exporter metrics 的 dashboard 就大功告成了

在這裡要大力推薦 https://grafana.com/dashboards/2322 這個強大的 dashboard

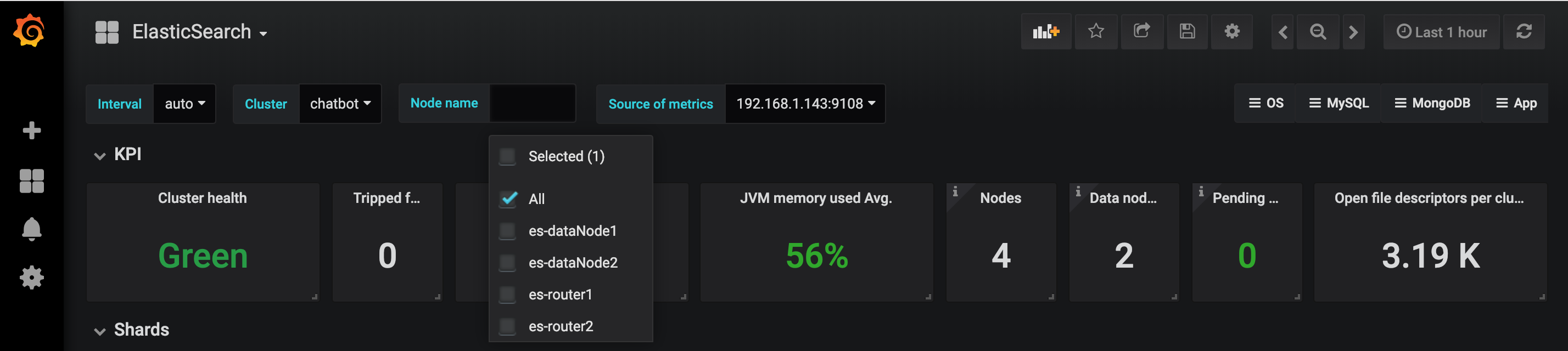

以下就是實際的截圖

雖然我們只設定了 replica set 的其中一個 server，但從 dashboard 上，可以同時看到所有的 node

如上圖，我們可以看到 4 個 nodes：即兩個 dataNode 以及兩個 router。其中，es-dataNode1 / es-router1 位在 caai3 上；而 es-dataNode2 / es-router2 則是位在 caai4 上。

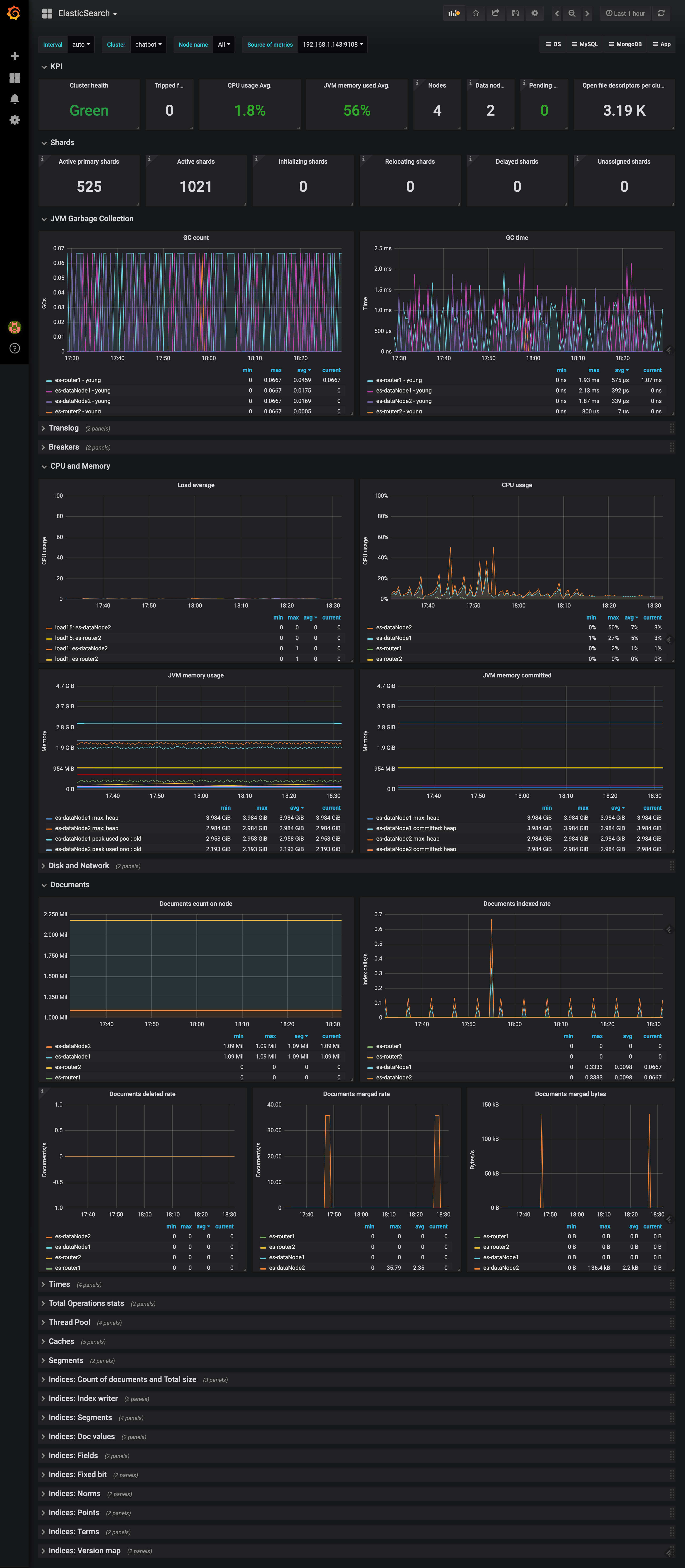

以下是該 dashboard 所呈現的所有資訊，因為資訊繁多，在此就不一一地解釋了。

4. 參考資料

1. Elasticsearch exporter ： https://github.com/justwatchcom/elasticsearch_exporter

2. Elasticsearch exporter 參數設定： https://grafana.com/dashboards/2322
