Xamarin.Forms iOS使用SafeArea

簡介	Xamarin.Forms iOS使用SafeArea
作者	張朝銘

主題：	Xamarin.Forms iOS使用SafeArea
作者：	Steven
版本/產出日期：	V1.0/2018.12.16

前言

開發Xamarin.Fomrs畫面時，會遇到iOS與Android畫面起始位置不同的問題，

Android是從狀態列下方的最左上角開始擺放控制項的位置，
而iOS則是以整個銀幕的最左上角做為開始的位置。

因此當在設計Xamarin.Forms的畫面時，在iOS上就會遇到控制項與狀態列重疊
的問題。如下XAML畫面:

<?xml version="1.0" encoding="utf-8" ?>
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
             xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
             x:Class="Xamarin.Forms.iOSSafeArea.MainPage"  >
    <StackLayout>
        <Label Text="我是文字我是文字"
               FontSize="20"
           HorizontalOptions="Start" />
    </StackLayout>
</ContentPage>

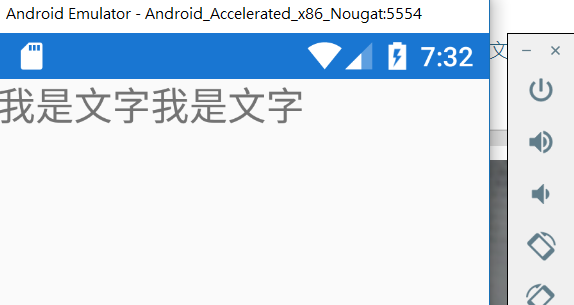

Android畫面

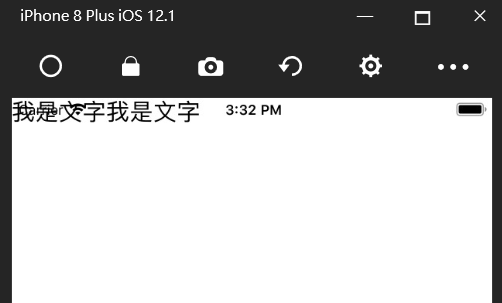

iOS畫面

為了避免此問題，最簡單的方式是使用OnPlatform針對不同的平台設置Padding，
iOS狀態列高度為20，因此將XAML調整成這樣:

    <StackLayout>
        <StackLayout.Padding>
            <OnPlatform
                x:TypeArguments="Thickness"
                iOS="0,20,0,0"
                Android="0,0,0,0"/>
        </StackLayout.Padding>
        <Label Text="我是文字我是文字"
               FontSize="20"
           HorizontalOptions="Start" />
    </StackLayout>

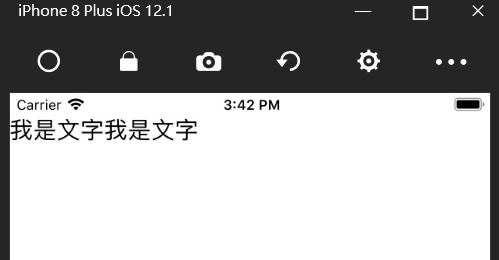

再次執行後iOS畫面就可正常呈現:

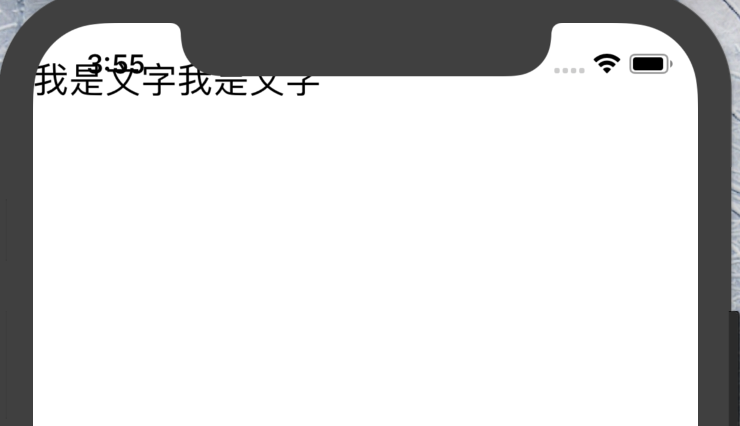

但在iPhoneX問世後，這樣的設置已經不足應付畫面的變化，
同樣保留Padding Top 20的情況下控制項依然與狀態列發生重疊，
而且還會被那個瀏海擋住:

這是因為iPhoneX多出了劉海的空間，而且銀幕的邊緣是原角，
導致原本的20高度並不夠騰出空間來。
好在Xamarin.Forms在iOS11後新增了一個API，
該API的用意就是讓我們在開發時不需要在考慮要保留多少高度，
它會自動針對不同的裝置保留一定的高度，防止重疊。

該API可以透過XAML或者在程式碼中實作，
如下XMAL及程式碼:
XAML(最後兩行):

<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
             xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
             x:Class="Xamarin.Forms.iOSSafeArea.MainPage"
             xmlns:local="clr-namespace:Xamarin.Forms.iOSSafeArea"
             xmlns:ios="clr-namespace:Xamarin.Forms.PlatformConfiguration.iOSSpecific;assembly=Xamarin.Forms.Core"
             ios:Page.UseSafeArea="true"  >

程式碼:

using Xamarin.Forms.PlatformConfiguration;
using Xamarin.Forms.PlatformConfiguration.iOSSpecific;
namespace Xamarin.Forms.iOSSafeArea
{
    public partial class MainPage : ContentPage
    {
        public MainPage()
        {
            On<iOS>().SetUseSafeArea(true);
            InitializeComponent();
        }
    }
}

XAML或程式碼選擇其中一種實作即可，

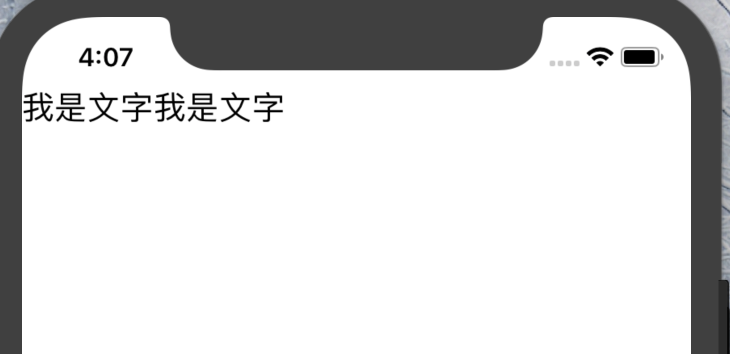

最後在iPhoneX上也可以成功保留一定的空間防止重疊:

但該API僅只有支援iOS11之後，如果是iOS11之前，
還是需要自己去保留高20的高度空間，

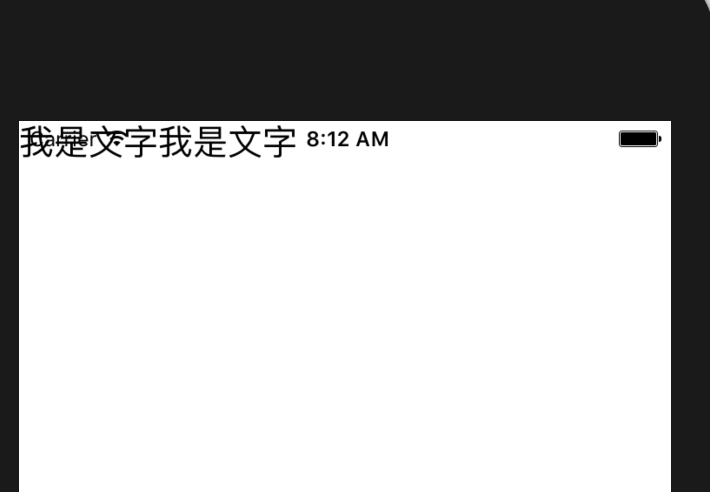

如下圖同樣的程式碼在iOS9的情況:

iPhoneX問世後都是從iOS11開始支援，所以這邊我們可以
只處理保留20高度的部分。
這裡我們可以透過實作Effect的方式。
首先在Xamarin.Forms專案中新增一個SafeAreaPaddingEffect類別，
並使其繼承RoutingEffect:

    public class SafeAreaPaddingEffect : RoutingEffect
    {
        public SafeAreaPaddingEffect() : base("TP.SafeAreaPaddingEffect") { }
    }

這邊要注意base傳入的是 {GroupName}.{TypeName}。
接著在iOS專案中同樣新增一個SafeAreaPaddingEffect類別，
並讓它繼承PlatformEffect，並加上兩個特性
ResolutionGroupName與ExportEffect，
ResolutionGroupName傳入的就是GroupName。
該類別中我們判斷如果OS版本小於iOS11時，
就將Padding Top改為20。

using UIKit;
using Xamarin.Forms;
using Xamarin.Forms.iOSSafeArea.iOS;
using Xamarin.Forms.Platform.iOS;
[assembly: ResolutionGroupName("TP")]
[assembly: ExportEffect(typeof(SafeAreaPaddingEffect), nameof(SafeAreaPaddingEffect))]
namespace Xamarin.Forms.iOSSafeArea.iOS
{
    public class SafeAreaPaddingEffect : PlatformEffect
    {
        Thickness padding;
        protected override void OnAttached()
        {
            if (Element is Layout element)
            {
                if (!UIDevice.CurrentDevice.CheckSystemVersion(11, 0))
                    element.Padding = new Thickness(padding.Left, padding.Top + 20, padding.Right, padding.Bottom);
            }
        }
        protected override void OnDetached()
        {
            if (Element is Layout element)
                element.Padding = padding;
        }
    }
}

最後在XAML上的StackLayout加上這個Effect。

    <StackLayout>
        <StackLayout.Effects>
            <local:SafeAreaPaddingEffect />
        </StackLayout.Effects>
        <Label Text="我是文字我是文字"
               FontSize="20"
           HorizontalOptions="Start" />
    </StackLayout>

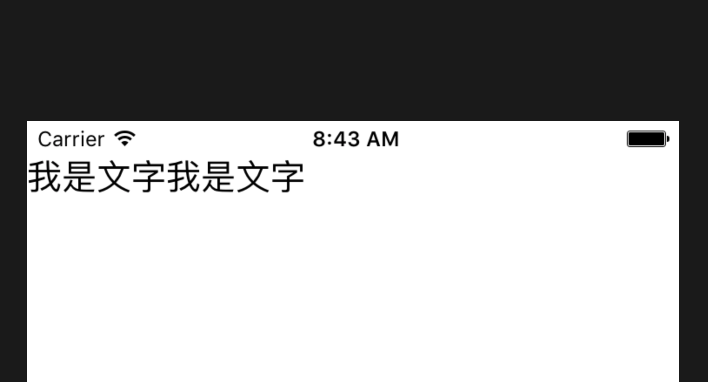

然後再執行一次程式，在iOS9上也同樣保留了高度:
